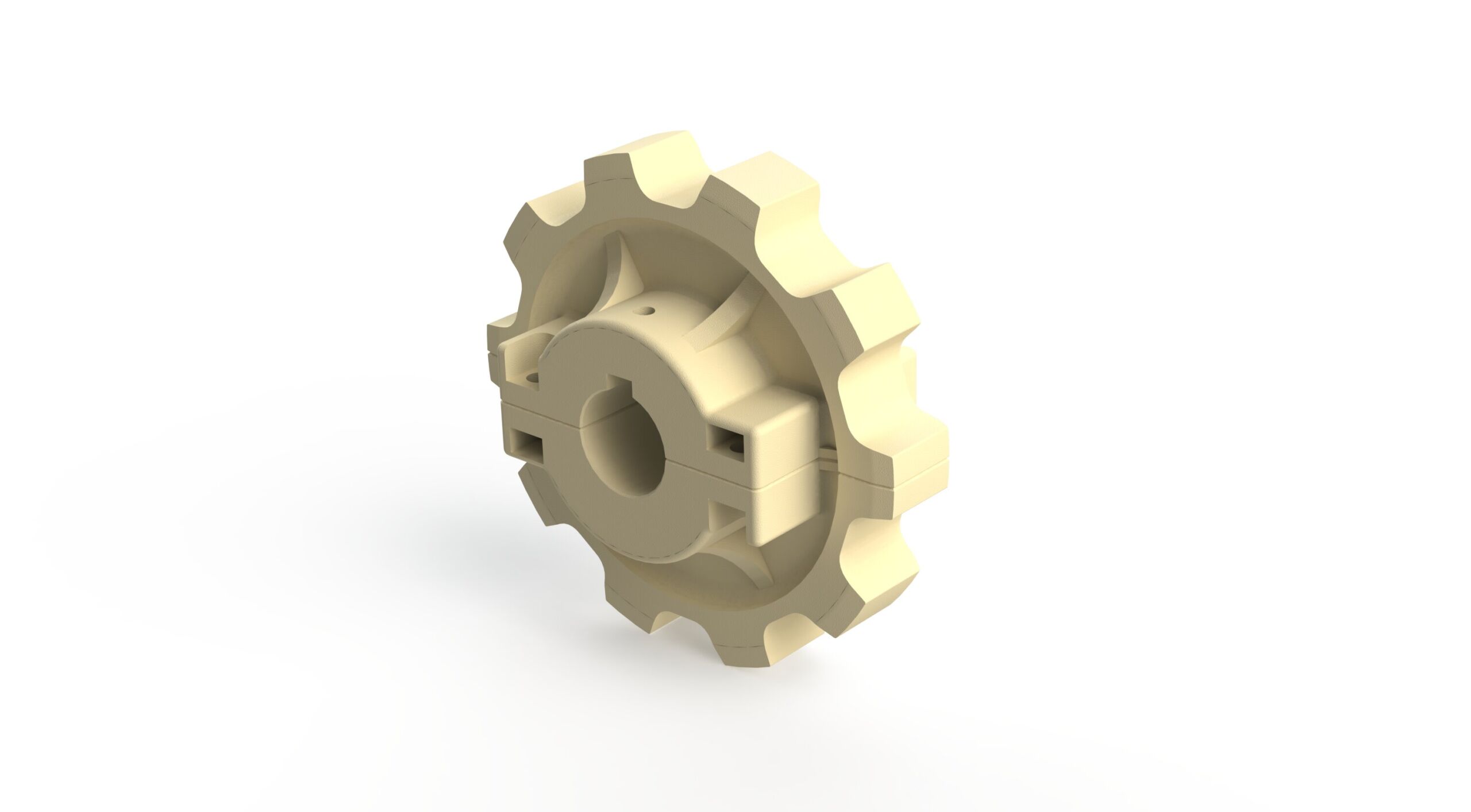

Serie 882 – Piñon z10 BP

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
10 Bi-partido Bi-direccional 123.3mm (4.85”)
Aplicaciones:
  • Transportadores de tamaño pequeño y mediano.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o recambios.

DIMENSIONES Y GEOMETRÍA



mm in
Dirección de giro
Bi-direccional (1)
Tipo
Bi-partido
Número de dientes
10
Diámetro primitivo
123.3 4.85”
Diámetro exterior
125.0 4.92
Espesor del piñón 58.0 2.28
Altura h 52.0 2.04
(1) La cadena sí requiere una dirección de desplazamiento definida.

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: alto x ancho(1)
Todos: Se fabrica a la medida, redondo o cuadrado.
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA)
Piñón – color
Beige_Negro
Rango de temperatura (uso continuo, °C)
-40 a +90
Información adicional:

CADENAS
Serie 1400 – Cadena 1400
Serie 1400 – Cadena 1400
Serie 1400 – Cadena 1400 TAB
Serie 1400 – Cadena 1400 TAB
