| Paso: | Tipo: | Desplazamiento: | Resistencia (POM): |
| 2″ (50.8mm) | Superficie abierta | Recto | 310 Kg/m (Baja) |
| Aplicaciones: |
|

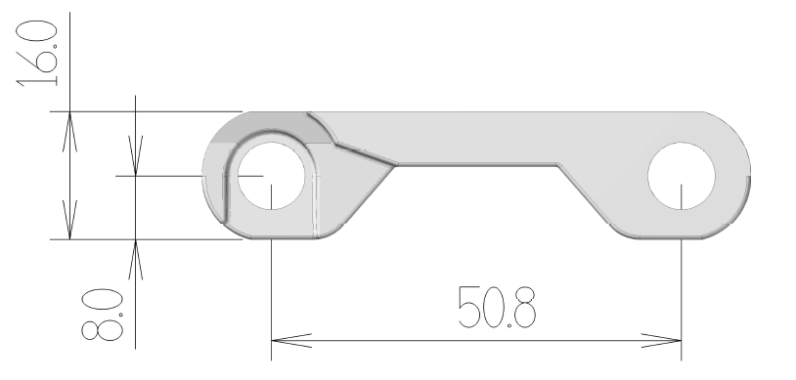

DIMENSIONES Y GEOMETRÍA
ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
50.8 | 2.00 |
| Ancho del eslabón |
150.0 | 5.90 |
| Ancho máximo de banda |
2100.0 | 82.68 |
| Incrementos estándar en ancho |
50.0 | 1.97 |
| Incrementos posibles en ancho |
16.8 | 0.66 |
| % área abierta (extendida totalmente) |
17% | |

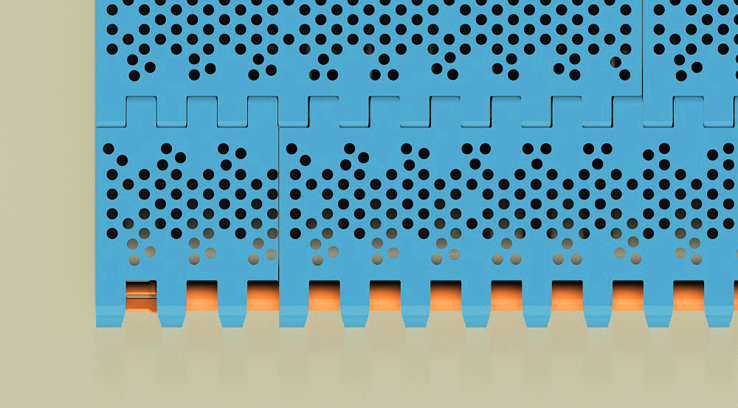

| Dimensiones aprox para cada área abierta |
Diámetro 3.17 mm | |
| Método de tracción |
Enganche en bisagra | |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
8.0 | 0.31 |
| Tipo de pin |
Barra con trinquete | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Recto solamente | |
| Dirección de desplazamiento |
Bi-direccional | |
| Radio mínimo de giro (medido desde el borde interno) |
No aplica | |
| Radio mínimo de flexión inversa |
80.0 | 3.1 |
| Radio mínimo de flexión inversa (con guardas laterales) |
200.0 | 7.9 |
MATERIALES
| MATERIAL BANDA | Acetal (POM) | 1254 (Especial) |
|---|---|---|
| Banda(1) – color |
Blanco | Blanco |
| Material pin – tipo y color |
POM_Naranja | 1222_Morado |
| Resistencia – banda recta (Kg/m, 23 °C) |
310 | 290 |
| Resistencia – banda en curva (Kg, 23 °C) |
n/a | n/a |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 | -40 a +115 |
| Peso de banda (Kg/m2) |
9.40 | 9.40 |
| Aprobación FDA para contacto directo con alimentos |
OK | OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:

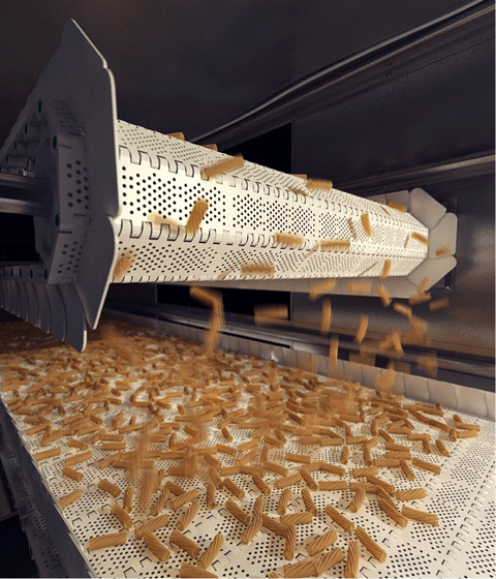

- Desempeño comprobado en túneles de secado a alta temperatura.
PIÑONES
Serie 080 – Piñon Z10 D
ACCESORIOS
Serie 080 – Empujador Recto
Serie 080 – Empujador Curvo 1

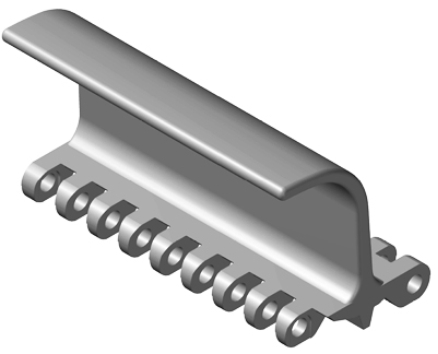

Serie 080 – Empujador Curvo 2
Serie 080 – Guardas Laterales
