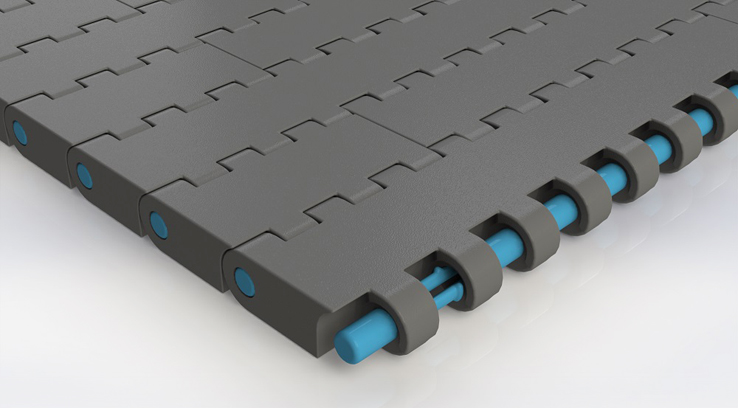

Serie 030 – Banda 030C

Paso: Tipo: Desplazamiento: Resistencia (POM):
1″ (25.4mm) Superficie cerrada Recto 3300 Kg/m (Alta)

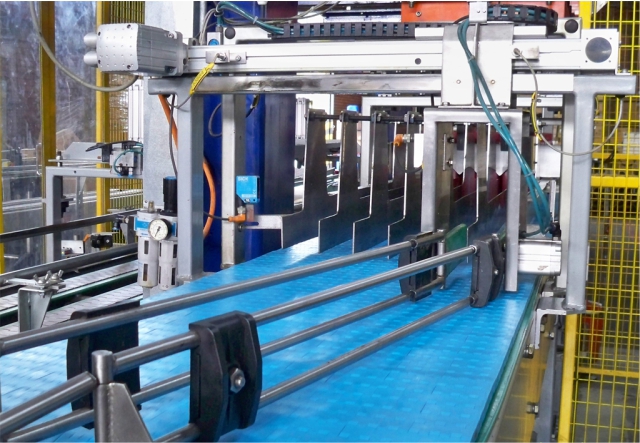

Aplicaciones:
  • Transporte de botellas de vidrio. Transporte de productos empacados, cajas, canastas, pallets.

DIMENSIONES Y GEOMETRÍA

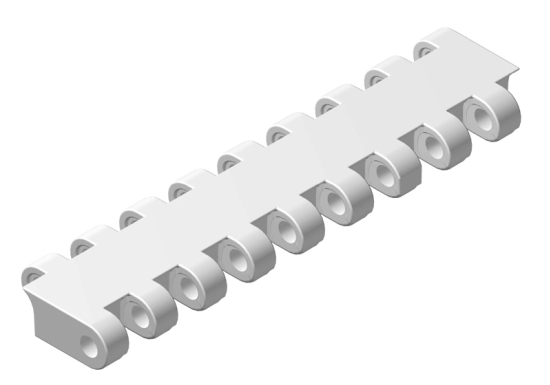

ESLABONES

mm in
Paso / Pitch
25.4 1.00
Ancho del eslabón
150.0 5.90
Ancho máximo de banda
3500.0 137.79
Incrementos estándar en ancho
50.0 1.97
Incrementos posibles en ancho
16.8 0.66
% área abierta (extendida totalmente)
0%
Dimensiones aprox para cada área abierta
No aplica
Método de tracción
Enganche en el centro

PINES

mm in
Diámetro pin
5.9 0.23
Tipo de pin
Barra con trinquete

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Recto solamente
Dirección de desplazamiento
Bi-direccional
Radio mínimo de giro (medido desde el borde interno)
No aplica
Radio mínimo de flexión inversa
34.0 1.34
Radio mínimo de flexión inversa (con guardas laterales)

MATERIALES

MATERIAL BANDA Acetal (POM) Acetal LF (POM) Polipropileno (PP)
Banda(1) – color
Blanco Blanco Azul Gris Blanco
Pin – material y color
Nylon_Azul Nylon_Azul Nylon_Azul
Resistencia – banda recta (Kg/m, 23 °C)
3300 3000 1700
Resistencia – banda en curva (Kg, 23 °C)
n/a n/a n/a
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90 +10 a +100
Peso de banda (Kg/m2)
13.20 13.20 8.50
Aprobación FDA para contacto directo con alimentos
OK OK OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
  • Banda muy robusta y versátil para trabajo pesado.

PIÑONES
Serie 030 – Piñon Z10
Serie 030 – Piñon Z10
Serie 030 – Piñon Z16 BP D
Serie 030 – Piñon Z16 BP D
Serie 030 – Piñon Z18 BP
Serie 030 – Piñon Z18 BP
Serie 030 – Piñon Z21 BP
Serie 030 – Piñon Z21 BP
Serie 030 – Piñon Z21 BP D
Serie 030 – Piñon Z21 BP D
ACCESORIOS
Serie 030 – Empujador Recto
Serie 030 – Empujador Recto
Serie 030 – Empujador Anti-Adherente
Serie 030 – Empujador Anti-Adherente
Serie 030 – Superficies Alta Fricción
Serie 030 – Superficies Alta Fricción
