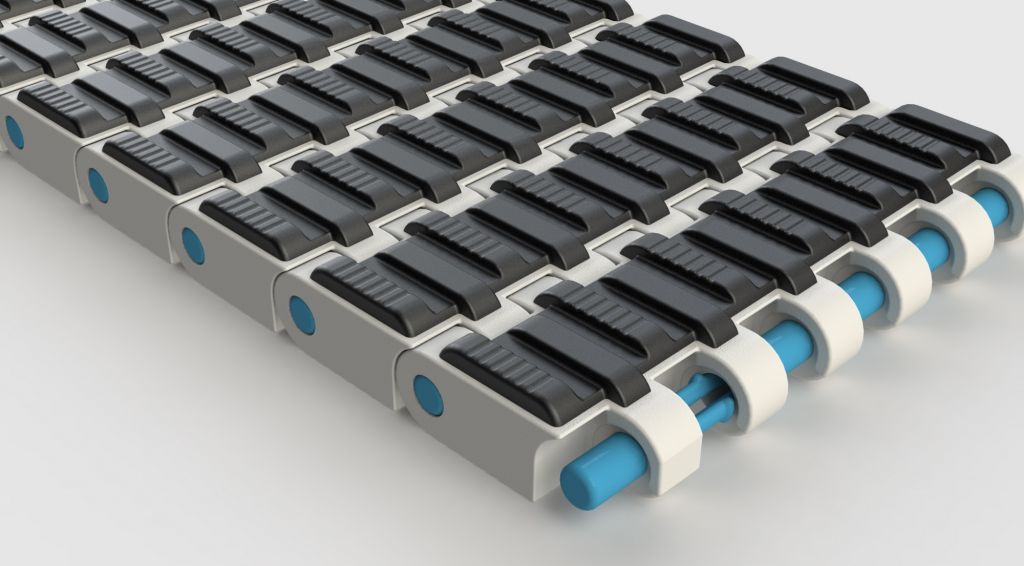

Serie 030 – Banda 030FT

Paso: Tipo: Desplazamiento: Resistencia (POM):

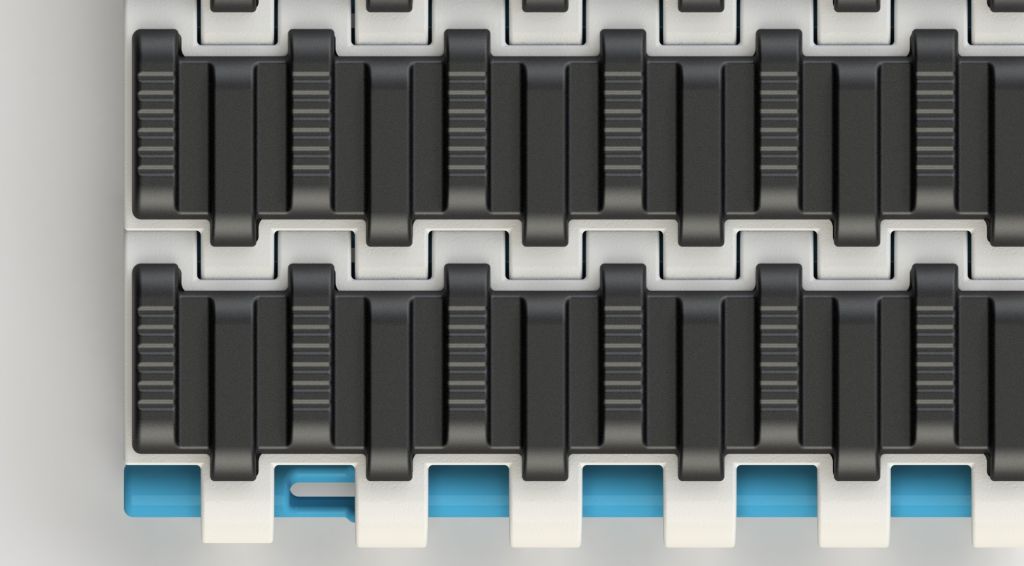

1″ (25.4mm) Superficie con sobreinyección de elastómero especial de alta fricción Recto 3300 Kg/m (Alta)
Aplicaciones:
  • Diseño especial para transportadores inclinados en ascenso o descenso para el transporte de productos empacados, cajas, canastas, pallets.
  • Ángulo de inclinación: 15°/20°

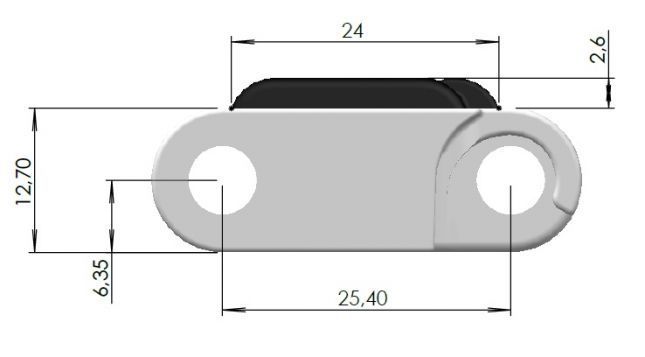

DIMENSIONES Y GEOMETRÍA




ESLABONES

mm in
Paso / Pitch
25.4 1.00
Ancho del eslabón
100.0 3.94
Ancho máximo de banda
3500.0 137.79
Incrementos estándar en ancho
100.0 3.94
Incrementos posibles en ancho
16.8 0.66
% área abierta (extendida totalmente)
0%
Dimensiones aprox para cada área abierta
No aplica
Método de tracción
Enganche en el centro

PINES

mm in
Diámetro pin
5.9 0.23
Tipo de pin
Barra con trinquete

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Recto solamente
Dirección de desplazamiento
Bi-direccional
Radio mínimo de giro (medido desde el borde interno)
No aplica
Radio mínimo de flexión inversa
34.0 1.34
Radio mínimo de flexión inversa (con guardas laterales)

MATERIALES

MATERIAL BANDA Polipropileno (PP) Polipropileno (PP-I)
Banda(1) – color
Blanco Blanco
Pin – material y color
Nylon_Azul Nylon_Azul
Resistencia – banda recta (Kg/m, 23 °C)
1700 1360
Resistencia – banda en curva (Kg, 23 °C)
n/a n/a
Rango de temperatura (uso continuo, °C)
+10 a +100 -10 a +80
Peso de banda (Kg/m2)
8.50 8.50
Aprobación FDA para contacto directo con alimentos
OK OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
  • La distribución y cantidad de los eslabones de fricción se hace a petición.

PIÑONES
Serie 030 – Piñon Z10
Serie 030 – Piñon Z10
Serie 030 – Piñon Z16 BP D
Serie 030 – Piñon Z16 BP D
Serie 030 – Piñon Z18 BP
Serie 030 – Piñon Z18 BP
Serie 030 – Piñon Z21 BP
Serie 030 – Piñon Z21 BP
Serie 030 – Piñon Z21 BP D
Serie 030 – Piñon Z21 BP D
