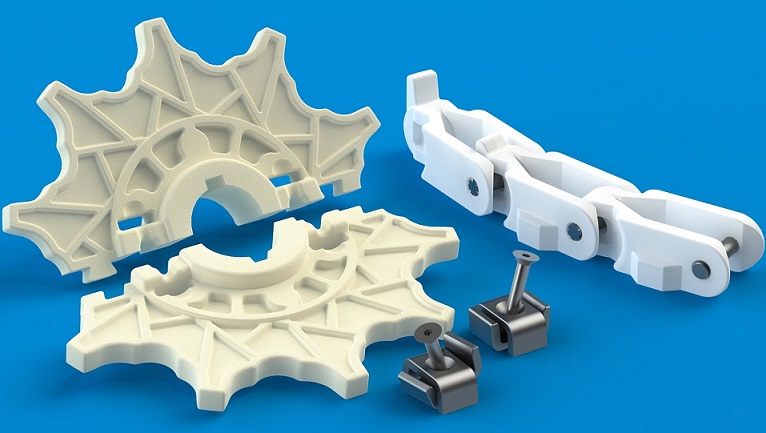

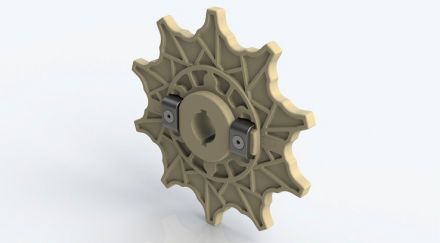

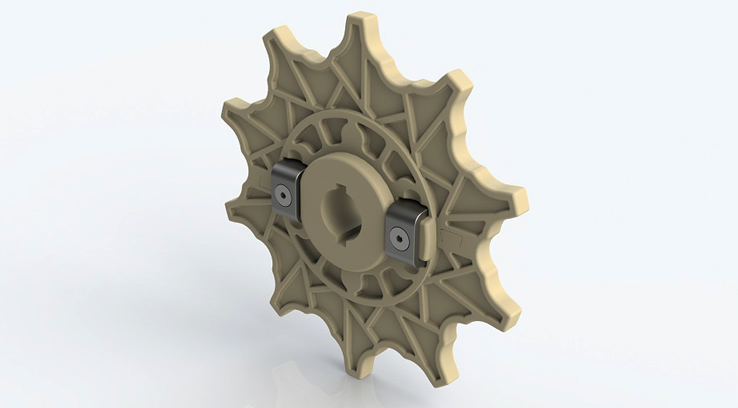

Serie 1400 – Piñon Z10 BP

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
10 Bi-partido Uni-direccional 267.5mm (10.53″)
Aplicaciones:
  • Todo tipo de transportadores.
  • No requieren desmontar el eje para realizar matnenimientos o re-cambios.

  • DIMENSIONES Y GEOMETRÍA



    mm in
    Dirección de giro
    Uni-direccional
    Tipo
    Bi-partido
    Número de dientes
    10
    Diámetro primitivo
    267.0 10.51
    Diámetro exterior
    279.0 10.98
    Diámetro del cubo
    73.5 2.89
    Espesor del piñón
    42.0 1.65
    Altura h
    115.5 4.54

    MEDIDAS DE EJES DISPONIBLES

    Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
    Redondo ∅ 38.10 ∅ 1.50 3/8 x 3/8 in
    Redondo ∅ 50.80 ∅ 2.00 1/2 x 1/2 in
    (1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
    Déjenos saber en caso de requerir una medida diferente

    MATERIALES

    MATERIAL PIÑON NYLON (PA)
    Piñón – color
    Beige
    Rango de temperatura (uso continuo, °C)
    -40 a +90
