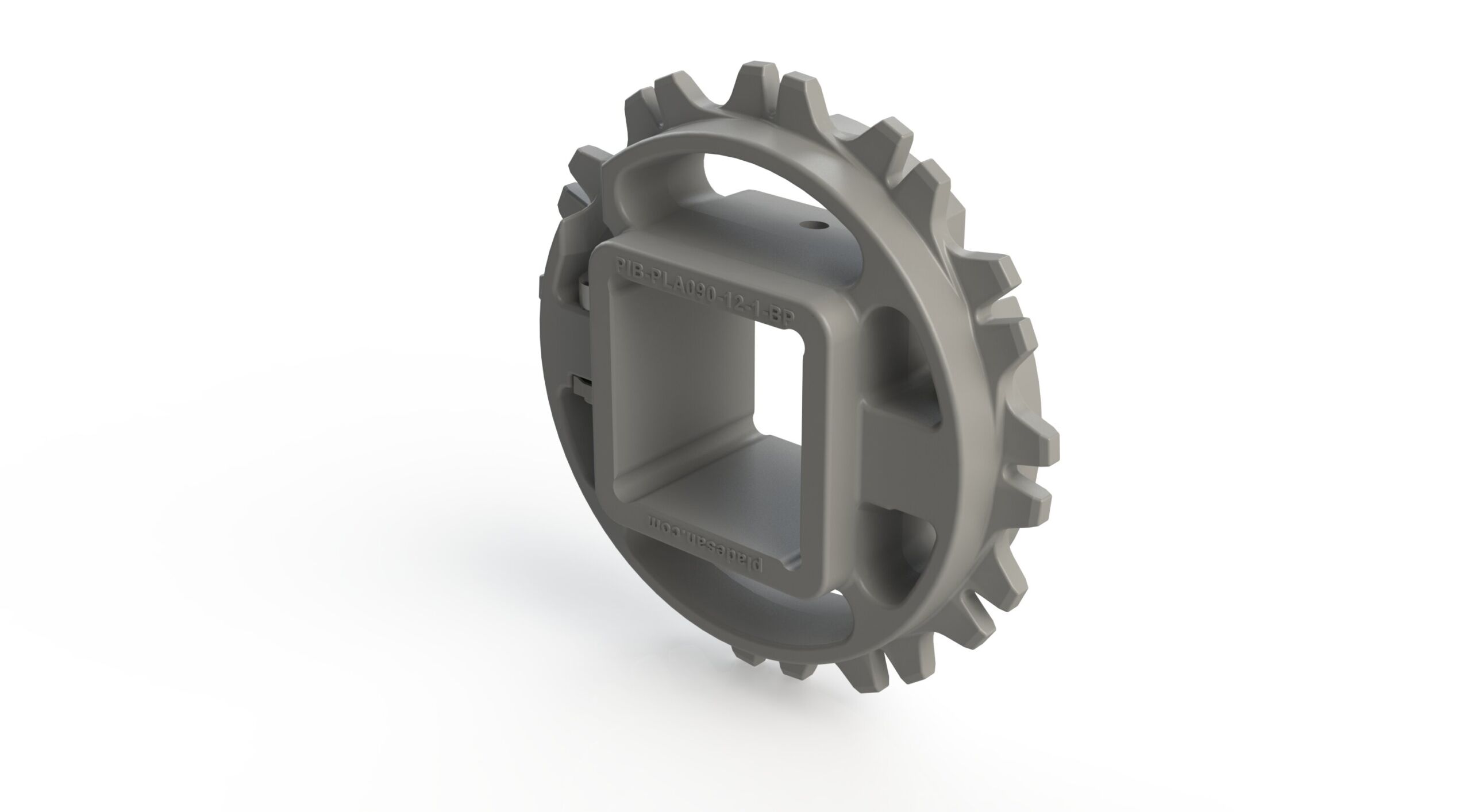

| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 12 | Bipartido | Bi-direccional | 104.0 mm (4.10″) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Bi-direccional | |
| Número de dientes |
12 | |
| Diámetro primitivo |
104.0 | 4.10 |
| Diámetro exterior |
109.0 | 4.29 |
| Espesor del piñón |
36.7 | 1.44 |
| Altura h |
46.0 | 1.81 |
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto(1) |
|---|---|---|---|
| Cuadrado (square) | 38.1 | 1.50 | No aplica |
| Cuadrado (square) | 40.0 | 1.57 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
| MATERIAL PIÑON | NYLON (PA) |
|---|---|
| Piñón – color |
Blanco |
| Distancia máxima entre piñones sobre el mismo eje (mm)(1) |
150 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga
Información adicional:
BANDAS

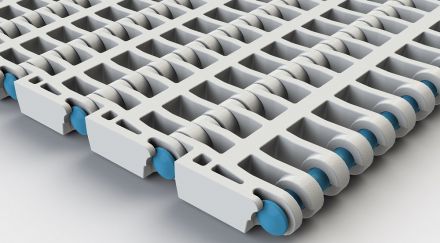

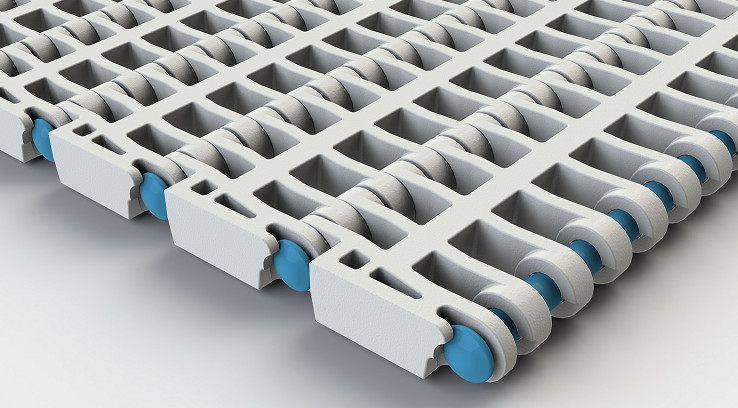

Serie 090 – Banda 090A37
