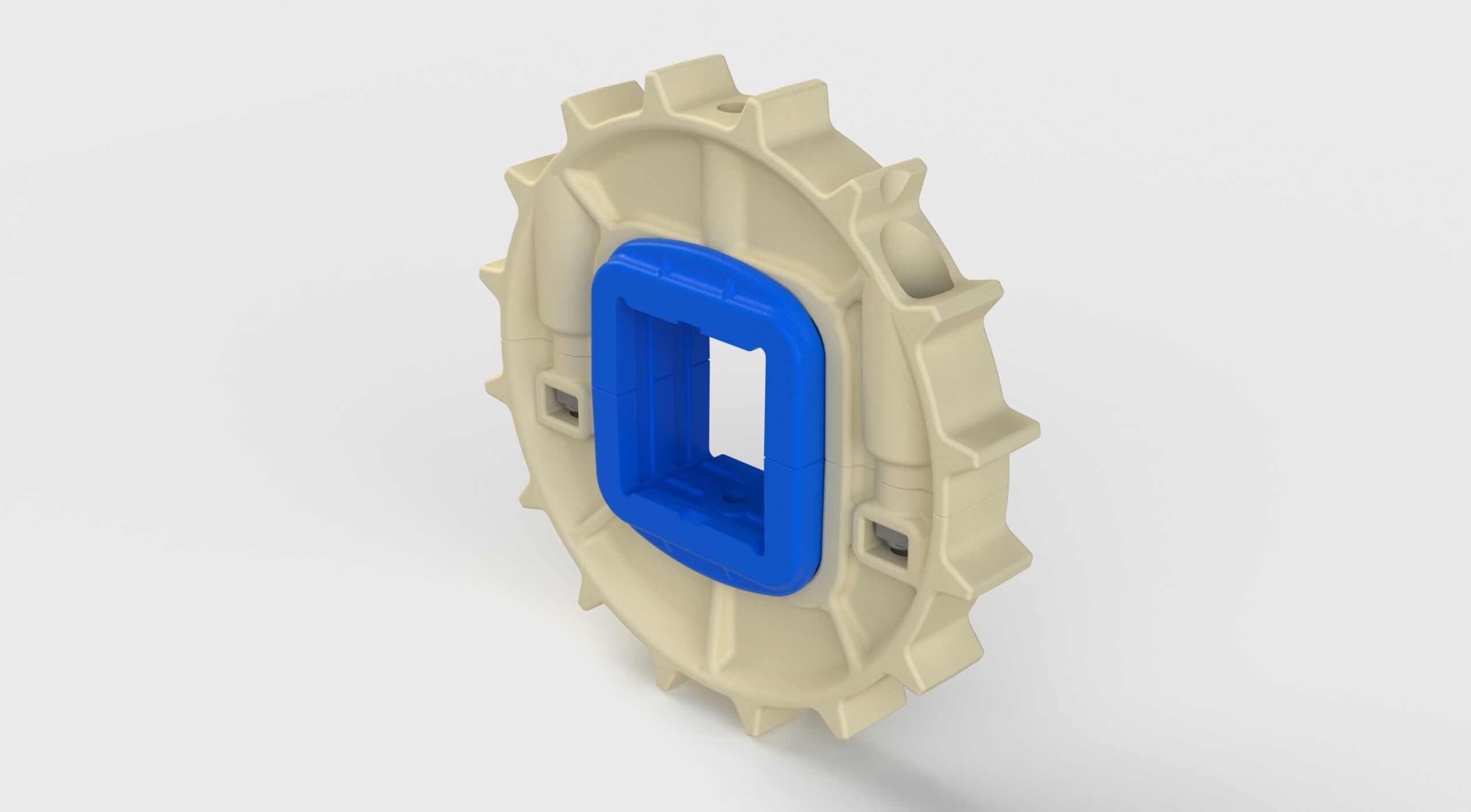

Serie 032 – Piñon Z16 BP 2

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
16 Bipartido Bi-direccional 130.2mm (5.12″)
Aplicaciones:
  • Todo tipo de transportadores.
  • Piñones para transportadores de alta carga.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o re-cambios.

DIMENSIONES Y GEOMETRÍA

mm in
Dirección de giro
Bi-direccional
Número de dientes
16
Diámetro primitivo
130.2 5.12
Diámetro exterior
129.2 5.08
Espesor del piñón
28.0 1.10

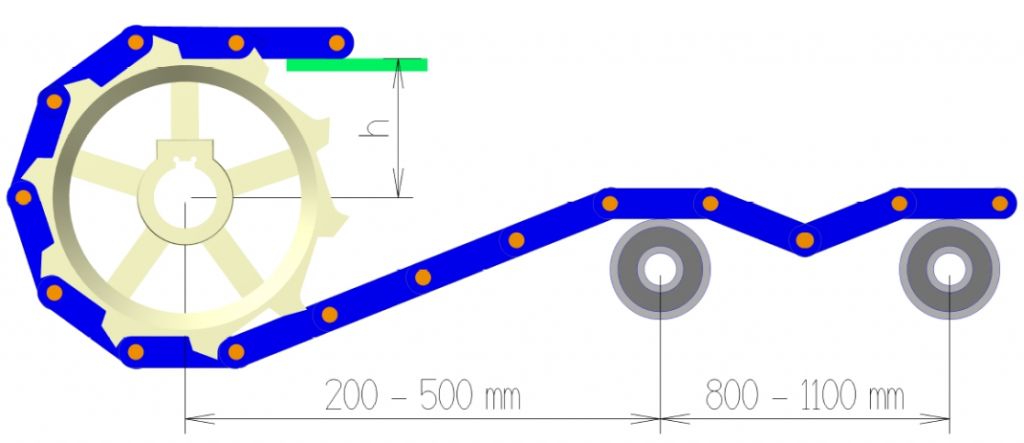

Altura h
58.0 2.28

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Redondo ∅ 25.40 ∅ 1.00 1/4 x 1/4 in
Cuadrado (square) 38.10 1.50 No aplica



(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA) 1358 – ALTA RESISTENCIA DESGASTE
Piñón – color
Beige Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150 150
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90



(1) Disminuir distancia en aplicaciones de alta carga.
