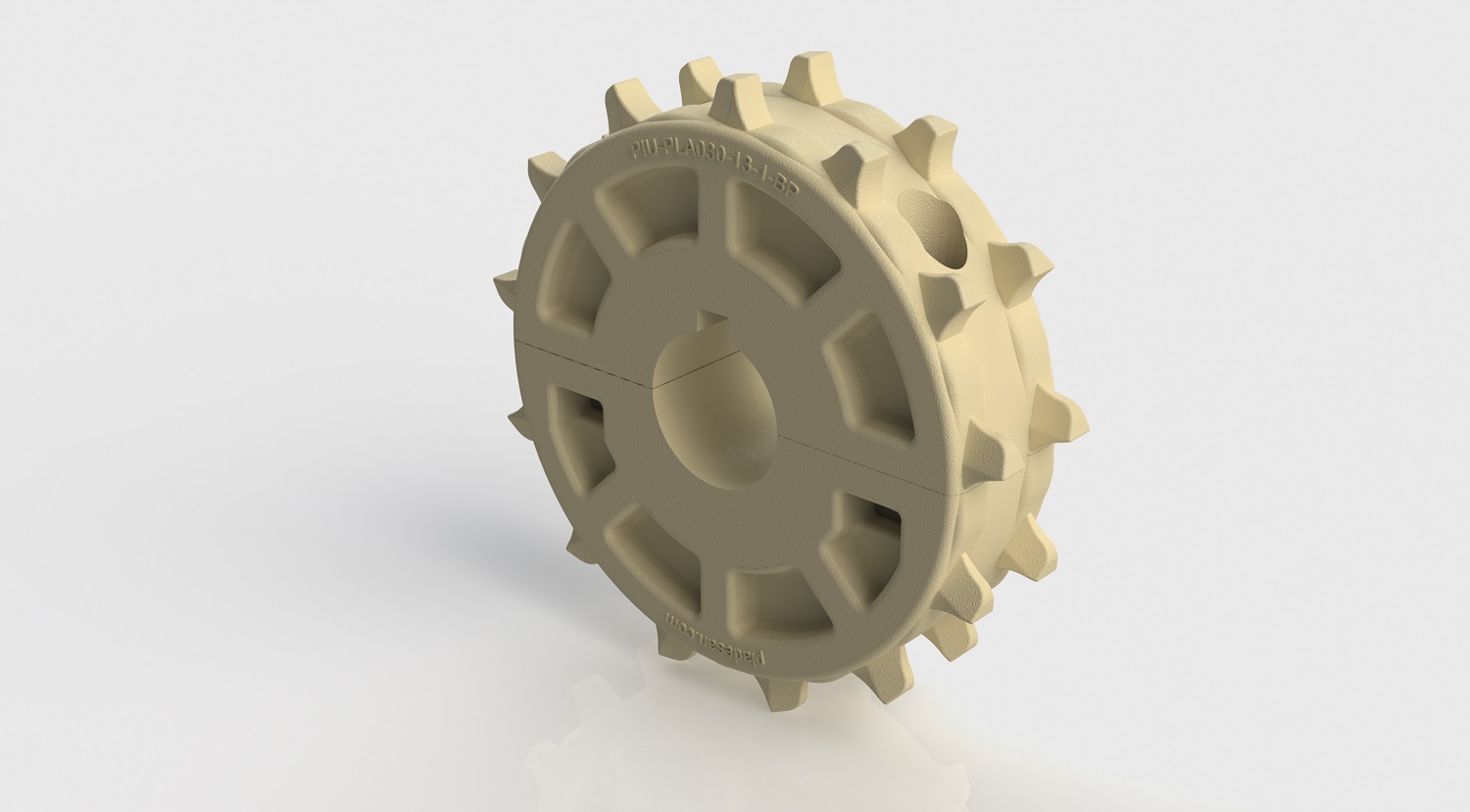

Serie 030 – Piñon Z13 BP D

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
13 Bi-partido Bi-direccional 106.1mm (4.17″)
Aplicaciones:
  • Transportadores de tamaño pequeño.

DIMENSIONES Y GEOMETRÍA



mm in
Dirección de giro
Bi-direccional
Número de dientes
13
Diámetro primitivo
106.1 4.17
Diámetro exterior
103.4 4.07
Espesor del piñón
26.8 1.05
Altura h
45 1.77

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Cuadrado (Square) ∅ 38.1 ∅ 1.50  No aplica
Redondo ∅ 10.05 ∅ 0.75 1/4 in
Redondo ∅ 38.1 ∅ 1.50 7/16 in
Cuadrado (Square) ∅40.0 ∅ 1.57  No aplica
Redondo ∅ 30.0 ∅ 1.18 5/16 in
Redondo ∅ 25.4 ∅ 1.00 1/4 in
Redondo ∅ 34.79 ∅ 1.37 3/8 in
Redondo ∅ 31.7 ∅ 1.25 5/16 in
Cuadrado (Square) ∅ 25.0 ∅ 0.98  No aplica
Redondo ∅ 25.0 ∅ 0.98 5/16 in
Redondo ∅ 38.1 ∅ 1.50 3/8 in
Redondo ∅ 25.4 ∅ 1.00 5/16 in
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA)
Piñón – color
Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150
Rango de temperatura (uso continuo, °C)
-40 a +90
(1) Disminuir distancia en aplicaciones de alta carga.
