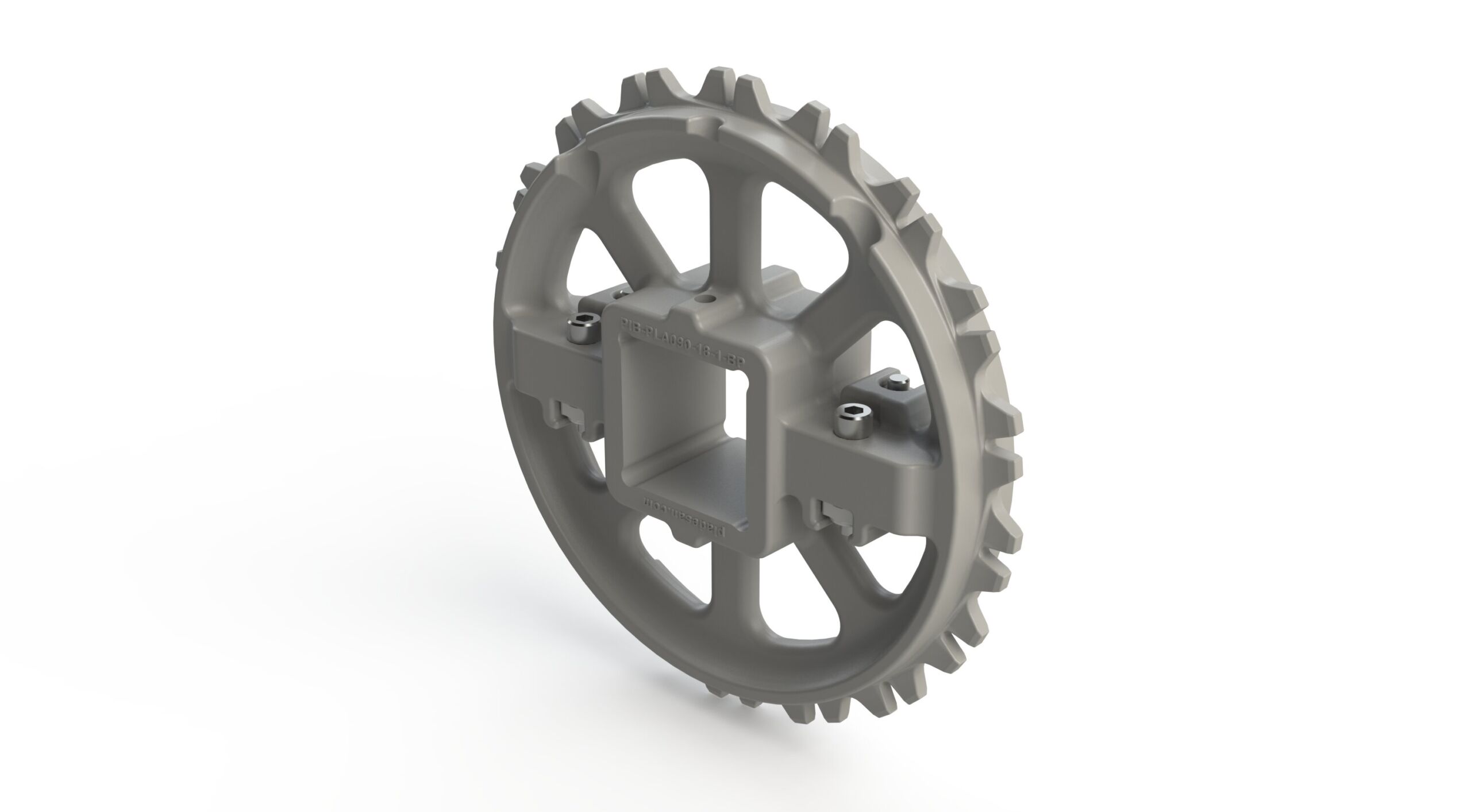

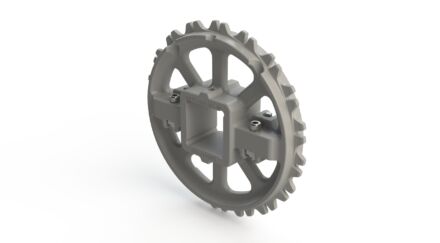

Serie 090 – Piñon Z18 BP

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
18 Bipartido Bi-direccional 155.0 mm (6.10″)
Aplicaciones:
  • Todo tipo de transportadores.
  • Piñones para transportadores de alta carga.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o re-cambios.
  • Transportadores con cambio de aceleración mínimos.

DIMENSIONES Y GEOMETRÍA

mm in
Dirección de giro
Bi-direccional
Número de dientes
18
Diámetro primitivo
155.0 6.10
Diámetro exterior
160.0 6.29
Espesor del piñón
36.7 1.44
Altura h
72.0 2.83

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Cuadrado (square) 38.1 1.50 No aplica
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA)
Piñón – color
Blanco
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150
Rango de temperatura (uso continuo, °C)
-40 a +90

(1) Disminuir distancia en aplicaciones de alta carga
