| Paso: | Tipo: | Desplazamiento: | Resistencia(POM): |
| 0.60″ (15.2mm) | Superficie abierta | Giro Lateral | 1200 Kg/m (Media) |
| Aplicaciones: |
|

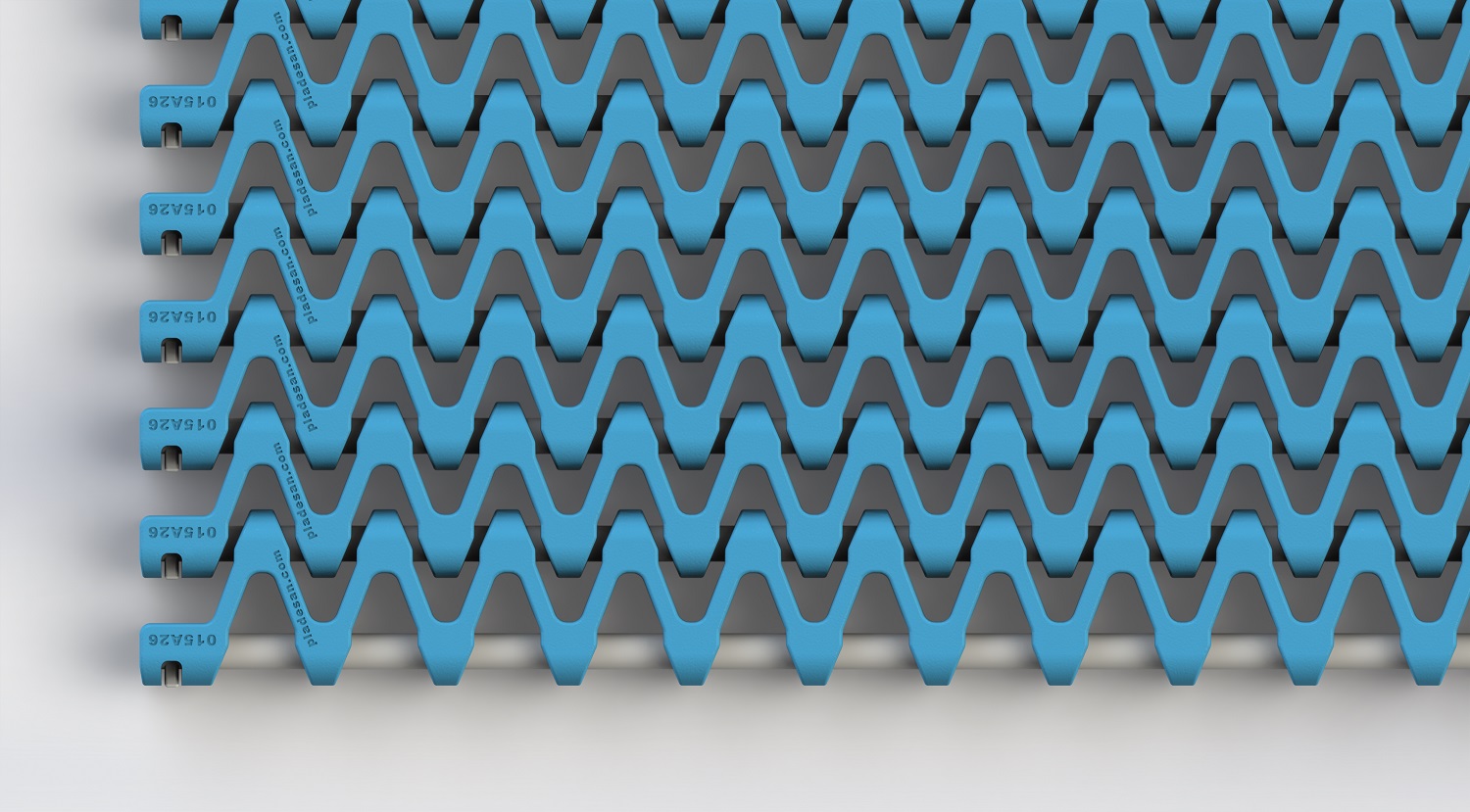

DIMENSIONES Y GEOMETRÍA

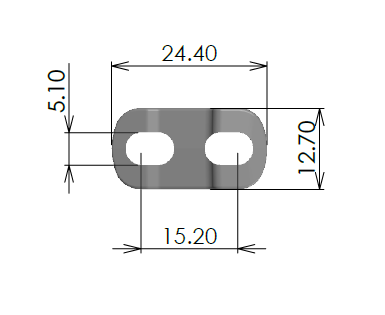

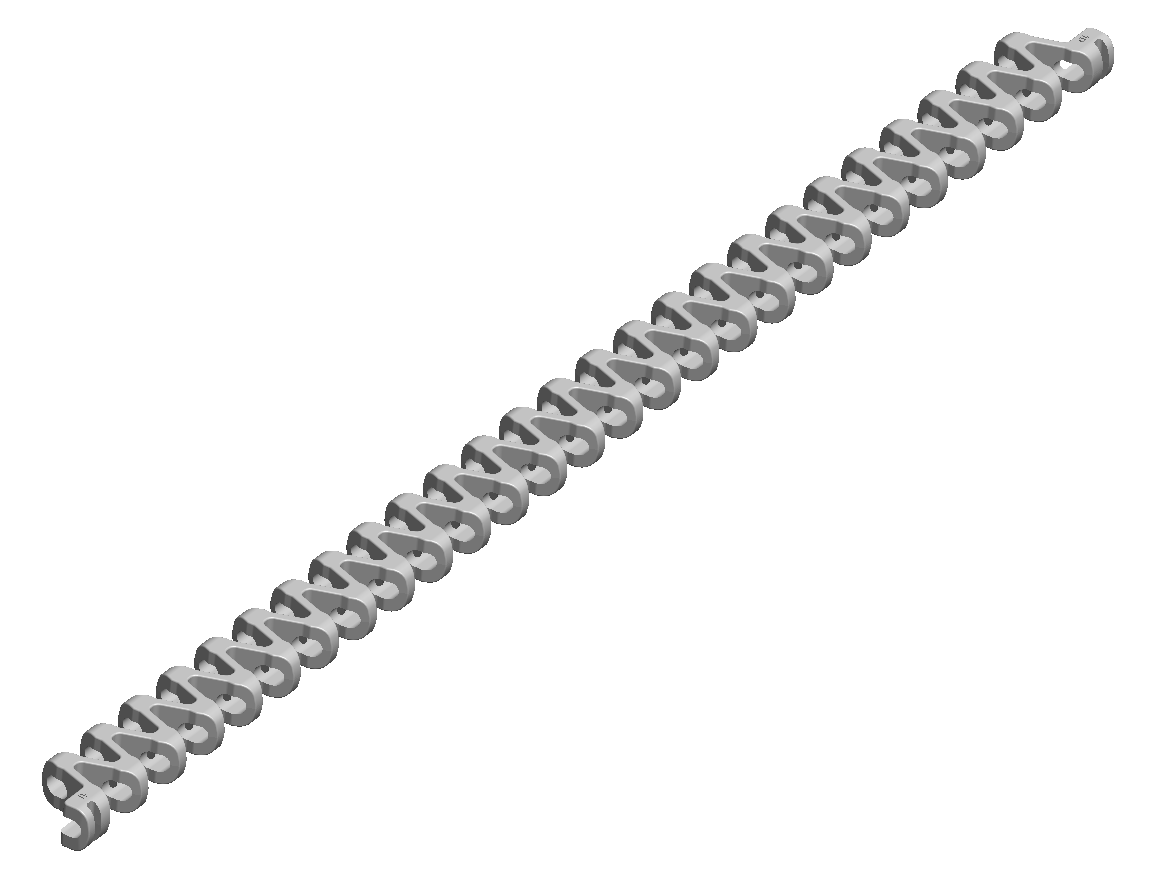

ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
15.2 | 0.60 |
| Ancho del eslabón |
459.0 | 18.07 |
| Ancho máximo de banda |
1500.0 | 59.05 |
| Incrementos estándar en ancho |
16.0 | 0.62 |
| Incrementos posibles en ancho |
16.6 | 0.62 |
| % área abierta (extendida totalmente) |
26% | |
| Dimensiones aprox para cada área abierta |
6.6 x 7.0 mm | |
| Método de tracción |
Enganche en bisagra | |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
4.8 | 0.18 |
| Tipo de pin |
Barra con saliente | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Giro lateral | |
| Dirección de desplazamiento |
Uni-direccional | |
| Radio mínimo de giro (medido desde el borde interno) |
1.6 – 2.4x ancho | |
| Radio mínimo de flexión inversa |
50.0 | 1.96 |
| Radio mínimo de flexión inversa (con guardas laterales) |
n/a | n/a |
MATERIALES
| MATERIAL BANDA | Acetal (POM) |
|---|---|
| Banda(1) – color | Blanco Azul |
| Pin – material y color |
Nylon_Azul |
| Resistencia – banda recta (Kg/m, 23 °C) |
1200 |
| Resistencia – banda en curva (Kg, 23 °C) |
100 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
| Peso de banda (Kg/m2) |
7.63 |
| Aprobación FDA para contacto directo con alimentos |
OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
CONSTRUCCION DE TRANSPORTADORES
1. Recorrido mínimo recto para el inicio de la banda: 1.5 veces el ancho de la banda
2. Primera curva
3. Recorrido mínimo entre curvas de sentido contrario: 2.0 veces el ancho de la banda. Para curvas en el mismo sentido no se requiere un recorrido mínimo.
4. Radio mínimo de giro es 1.6(1) veces el ancho de la banda, medido en el borde interno de la banda plastica en la curva.
5. Recorrido mínimo recto para el final de la banda: 1.5 veces el ancho de la banda.
(1) En aplicaciones con baja carga hasta 1.6 En los demas casos utilizar 2.0
Información adicional:
- Banda comprobada en movimiento de empaques a alta velocidad
PIÑONES
Serie 015 – Piñon Z10 BP D
Serie 015 – Piñon Z18 BP D
