Serie 012 – Banda 012

Paso: Tipo: Desplazamiento: Resistencia:
0.5″ (12.7mm) Superficie cerrada Recto 1700 Kg/m (Media)
Aplicaciones:
  • Transferencia estrechas sobre barras frontales Bisagra abierta de fácil limpieza

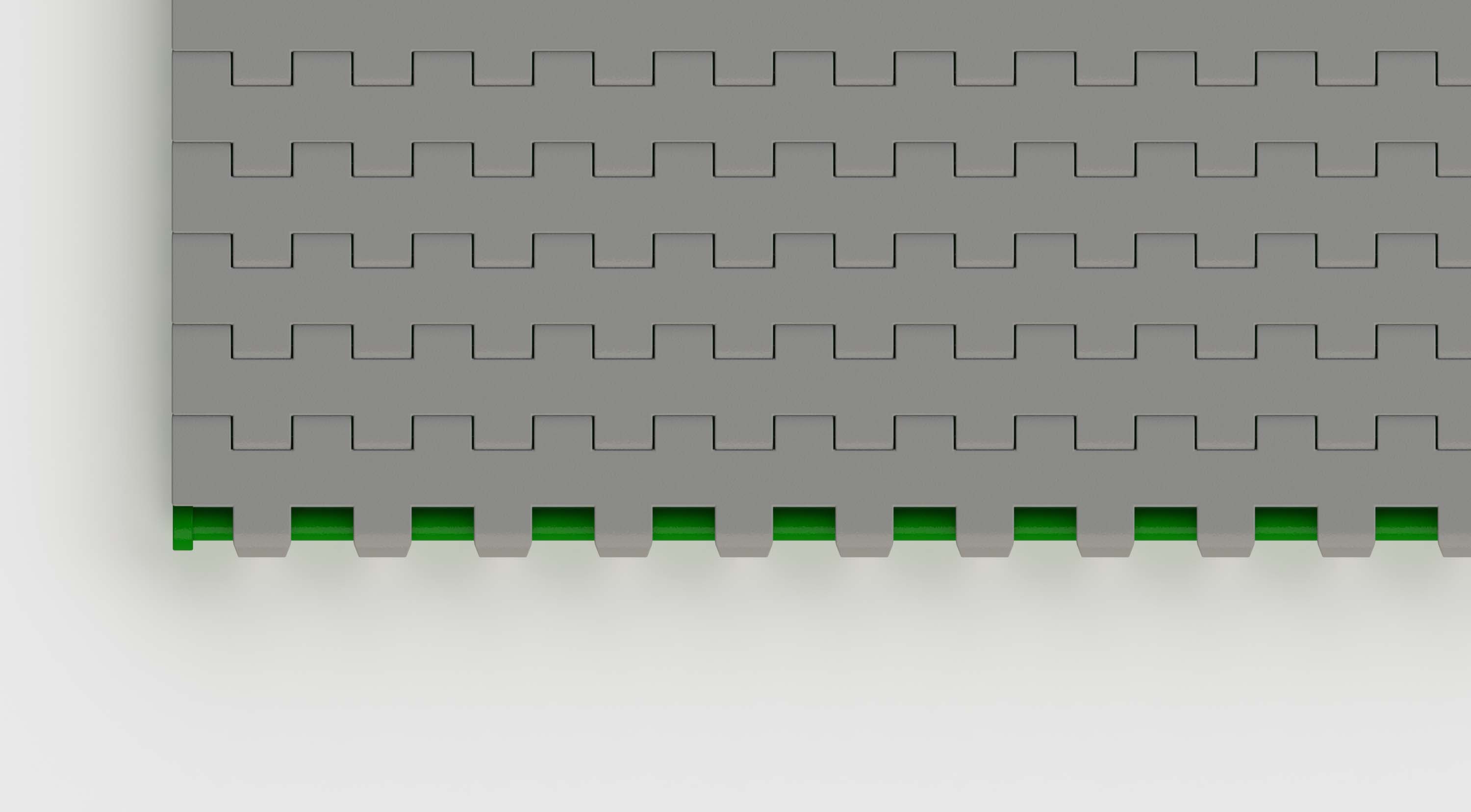

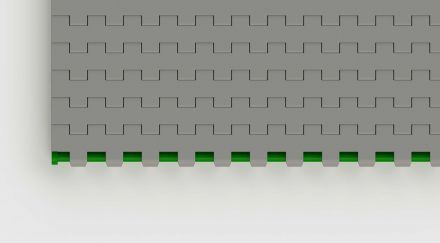

DIMENSIONES Y GEOMETRÍA

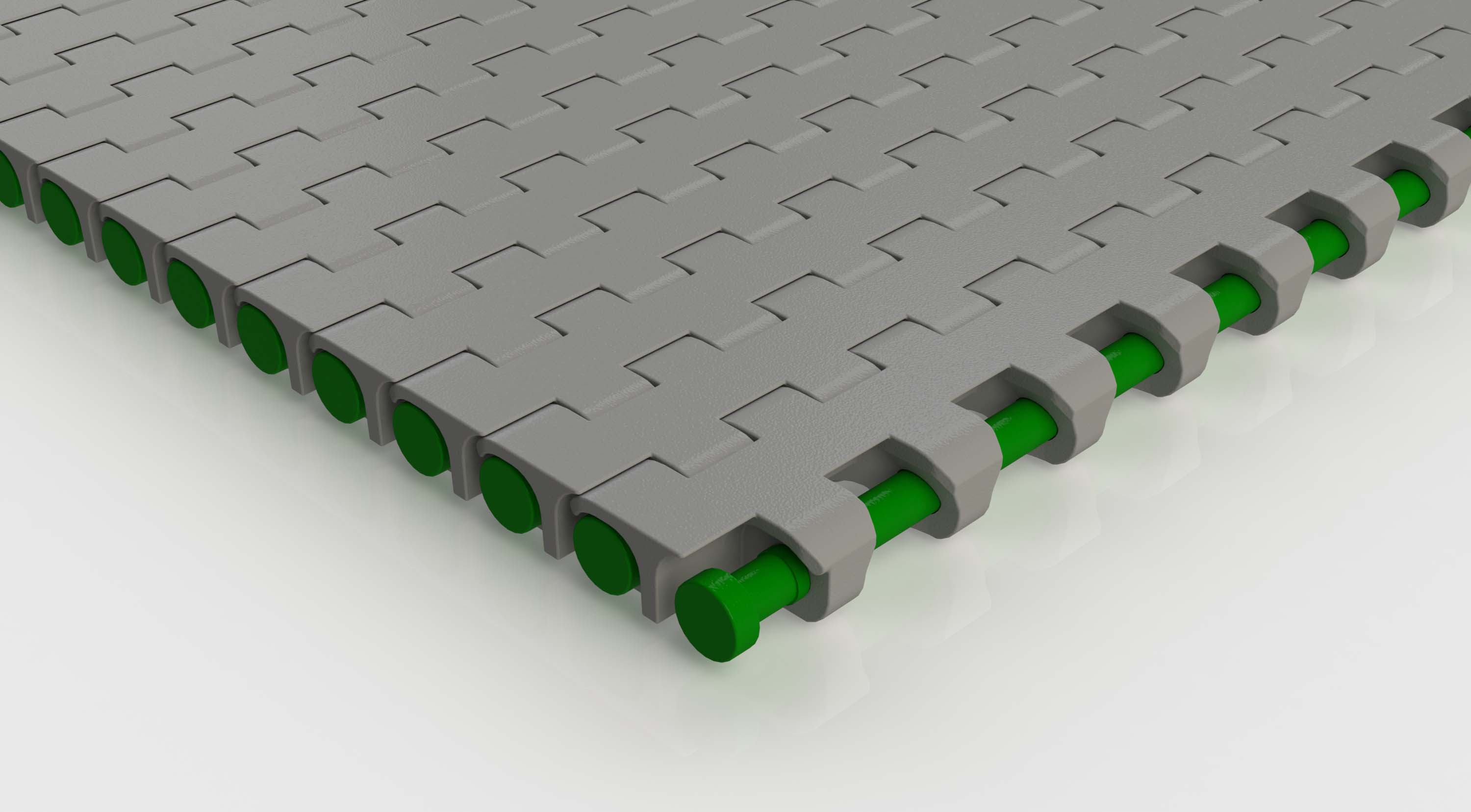

PLABANDA12_dimensionesPLA_012_ISO

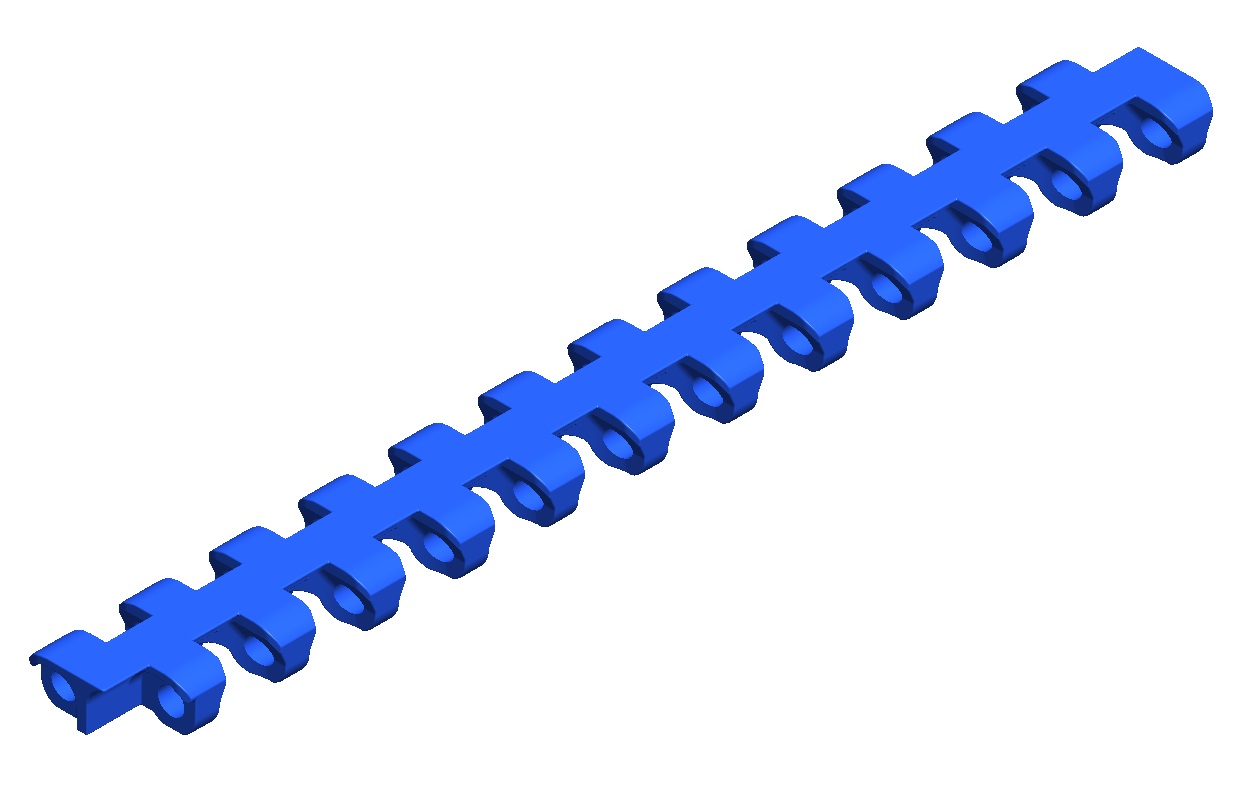

ESLABONES

mm in
Paso / Pitch
12.7 0.50
Ancho del eslabón
200.0 7.87
Ancho máximo de banda
2000.0 78.74
Incrementos estándar en ancho
50.0 1.97
Incrementos posibles en ancho
16.6 0.65
% área abierta (extendida totalmente)
0%
Dimensiones aprox para cada área abierta
No aplica
Método de tracción
Enganche en bisagra

PINES

mm in
Diámetro pin
5.0 0.19
Tipo de pin
Barra con trinquete

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Recto Solamente
Dirección de desplazamiento
Bi-direccional
Radio mínimo de giro (medido desde el borde interno)
No aplica
Radio mínimo de flexión inversa
75.0 2.95
Radio mínimo de flexión inversa (con guardas laterales)
n/a n/a

MATERIALES

MATERIAL BANDA Acetal (POM) POLIPROPILENO (PP)
Banda(1) – color
Gris  Blanco  Azul  Blanco
Pin – material y color
Nylon_Azul Nylon_Azul
Resistencia – banda recta (Kg/m, 23 °C)
1800 1630
Resistencia – banda en curva (Kg, 23 °C)
n/a n/a
Rango de temperatura (uso continuo, °C)
-40 a +90 +10 a +100
Peso de banda (Kg/m2)
8.71 5.78
Aprobación FDA para contacto directo con alimentos
OK OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
  • Banda de paso pequeñas para cargas medias y velocidad constante.
PIÑONES
Serie 012 – Piñon Z15 BP
Serie 012 – Piñon Z15 BP
Serie 012 – Piñon Z24
Serie 012 – Piñon Z24
