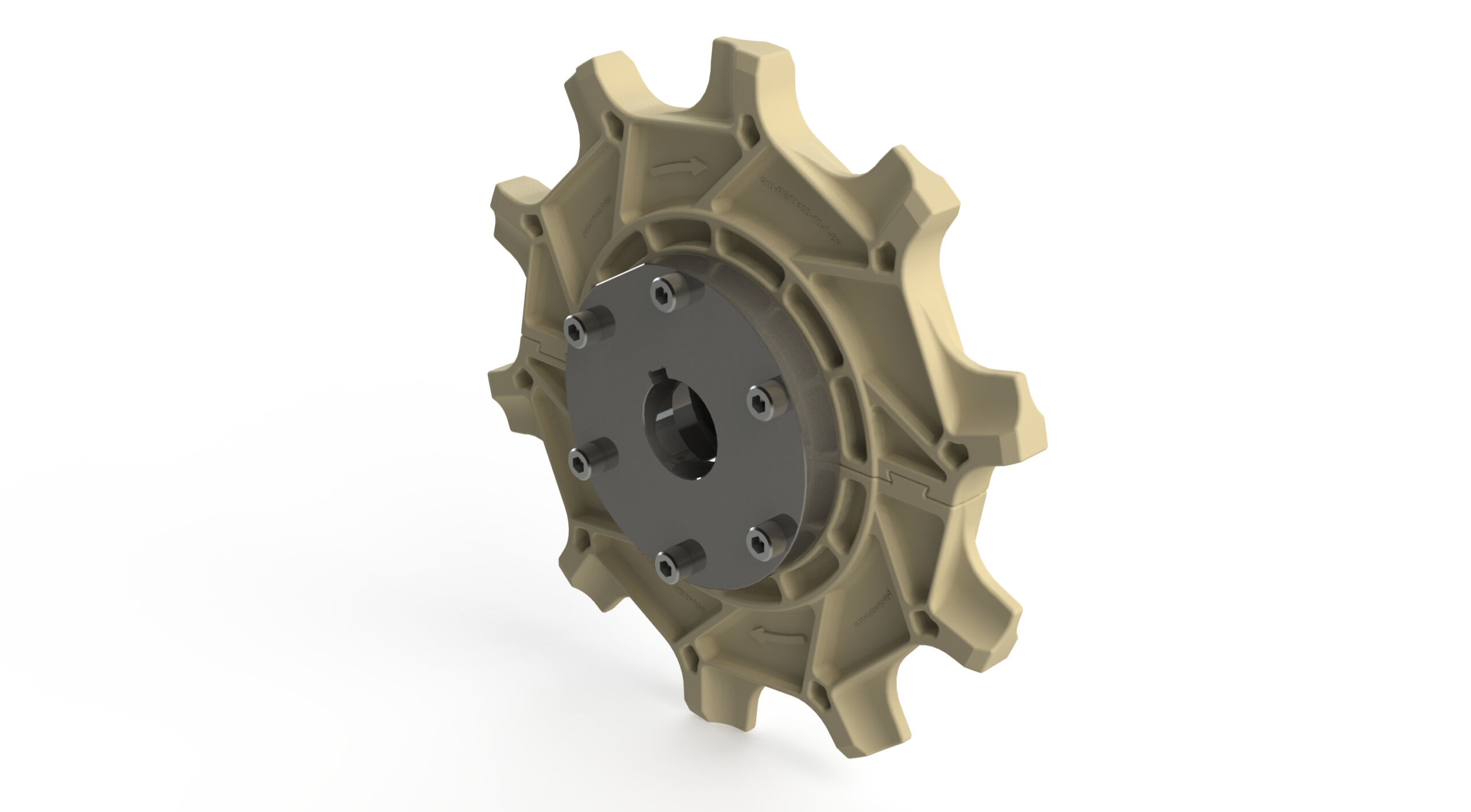

Serie 1400 – Piñon Z10 BP 2

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
10 Bipartido con centro metálico Uni-direccional 267.5mm (10.53″)
Aplicaciones:
  • Aplicaciones de carga alta.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o re-cambios.

DIMENSIONES Y GEOMETRÍA


mm in
Dirección de giro
Uni-direccional
Tipo
Bi-partido
Número de dientes
10
Diámetro primitivo
267.5 10.53
Diámetro exterior
278.0 10.94
Espesor del piñón
58.0 2.28
Altura h
115.0 4.52

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Todos: Se fabrica a la medida, redondo o cuadrado.
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA)
Anillo – Color Beige
Centro – Color
Gris
Rango de temperatura (uso continuo, °C) -40 a +90
Información adicional:
CADENAS

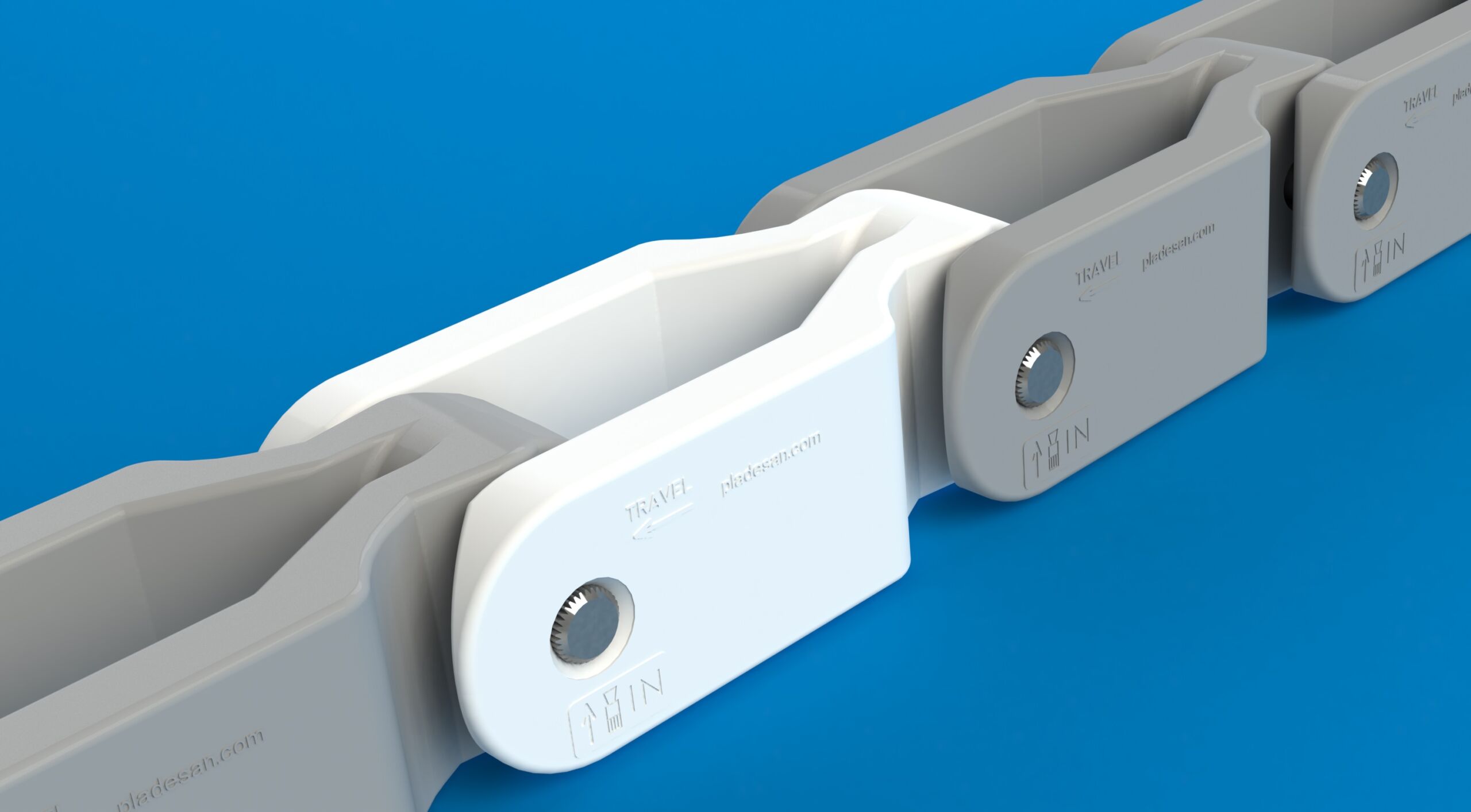

Serie 1400 – Cadena 1400
