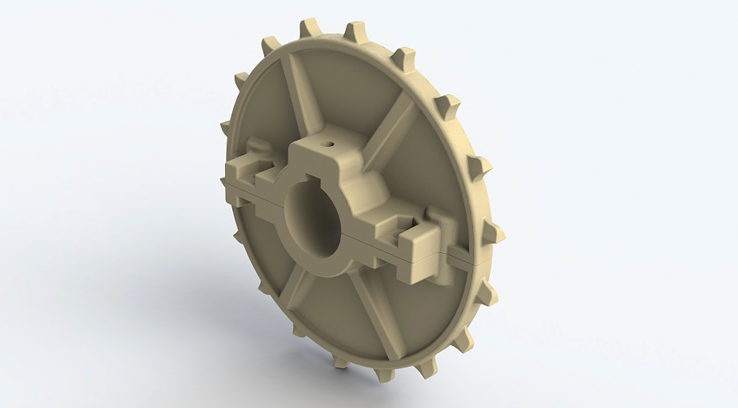

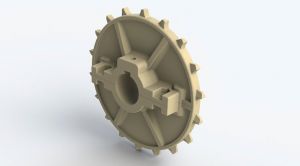

Serie 030 – Piñon Z18 BP

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
18 Bi-partido Uni-direccional 144.7mm (5.69″)
Aplicaciones:
  • Todo tipo de transportadores.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o re-cambios.

DIMENSIONES Y GEOMETRÍA



mm in
Dirección de giro
Uni-direccional (1)
Tipo
Bi-partido
Número de dientes
18
Diámetro primitivo
144.7 5.69
Diámetro exterior
145.0 5.70
Espesor del piñón
39.6 1.56
Altura h
66.0 2.59
(1) Para bandas con giro en los dos sentidos se requiere juego de piñones adicionales localizados en sentido de giro contrario.

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Redondo ∅ 25.40 ∅ 1.00 1/4 x 1/4 in
Redondo ∅ 30.00 ∅ 1.18 8 x 7 mm
Redondo ∅ 35.00 ∅ 1.37 10 x 8 mm
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA) 1358 – ALTA RESISTENCIA DESGASTE
Piñón – color
Beige Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150 150
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90
(1) Disminuir distancia en aplicaciones de alta carga.
