| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 1.50″ (38.1mm) | Cadena flat-top | Recto y/o curvo | 400 Kg (Media) |
| Aplicaciones: | Transporte de artículos abrasivos, o en condiciones de alta suciedad. Diseño especial de bandeja para transporte de envases de diámetro pequeño en curvas. Bandeja de transporte de espesor 10mm, que evita fractura de eslabones. |

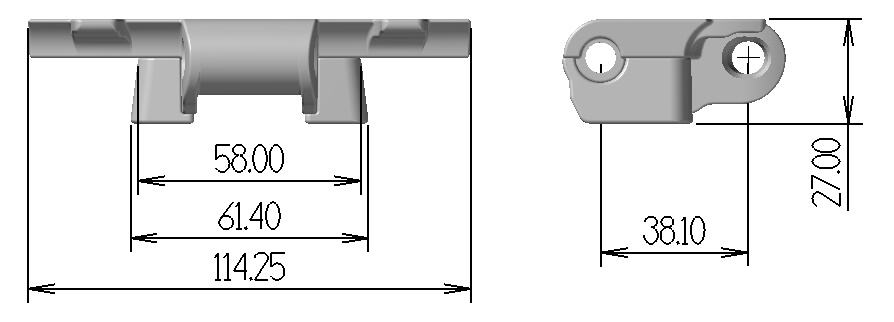

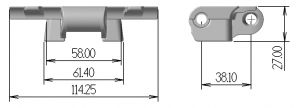

DIMENSIONES Y GEOMETRÍA
ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
38.1 | 1.50 |
| Ancho del eslabón |
114.3 | 4.50 |
| Espesor bandeja de transporte |
10.0 | 0.39 |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
8.7 | 0.34 |
| Tipo de pin |
Barra de acero inox | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Curvo y/o Recto. | |
| Dirección de desplazamiento |
Uni-direccional | |
| Radio mínimo de giro |
400.0 | 15.75 |
| Radio mínimo de flexión inversa |
75.0 | 2.95 |
MATERIALES
| MATERIAL CADENA | Acetal (POM) |
|---|---|
| Cadena(1) – color |
Gris |
| Material pin – tipo y color |
SS-304_Gris |
| Resistencia – banda recta (Kg, 23 °C) |
400 |
| Resistencia – banda en curva (Kg, 23 °C) |
400 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
| Peso de banda (Kg/m2) |
2.30 |
| Aprobación FDA para contacto directo con alimentos |
OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Cadena con bisel invertido para sujeción en curvas y evitar descarrilamiento.
- Puede operar en ambientes abrasivos
