Paso: | Tipo: | Desplazamiento: | Resistencia (POM): |
1″ (25.4mm) | Superficie abierta | Recto | 2100 Kg/m (Media) |

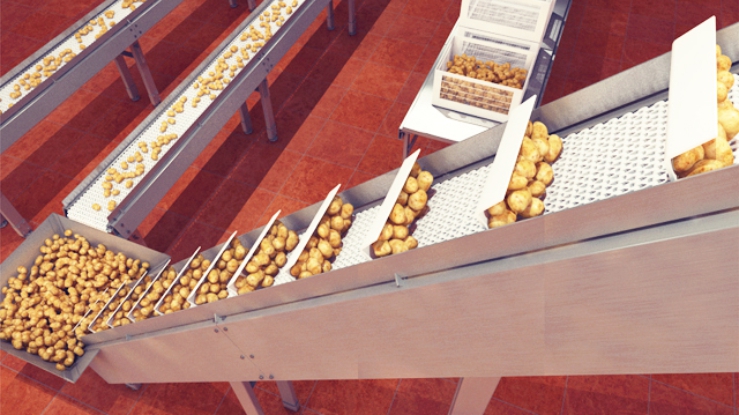

Aplicaciones: |
|

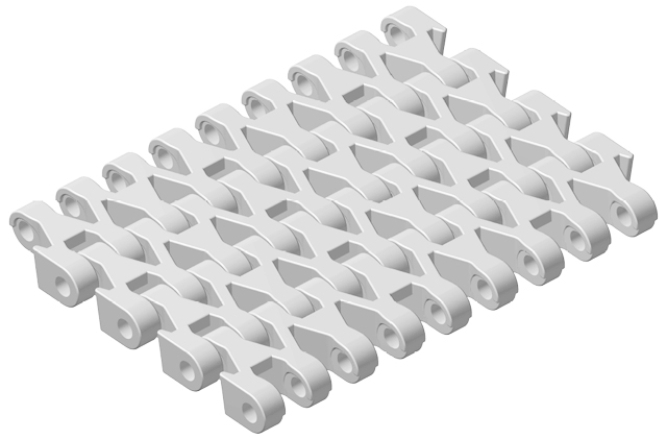

ESLABONES
mm | in | |
---|---|---|

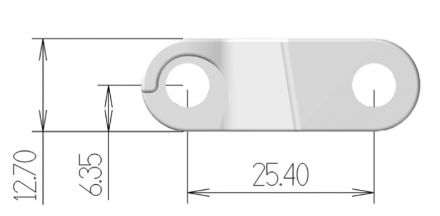

Paso / Pitch |
25.4 | 1.00 |
Ancho del eslabón |
150.0 | 5.90 |
Ancho máximo de banda |
3050.0 | 120.07 |
Incrementos estándar en ancho |
50.0 | 1.97 |
Incrementos posibles en ancho |
16.8 | 0.66 |

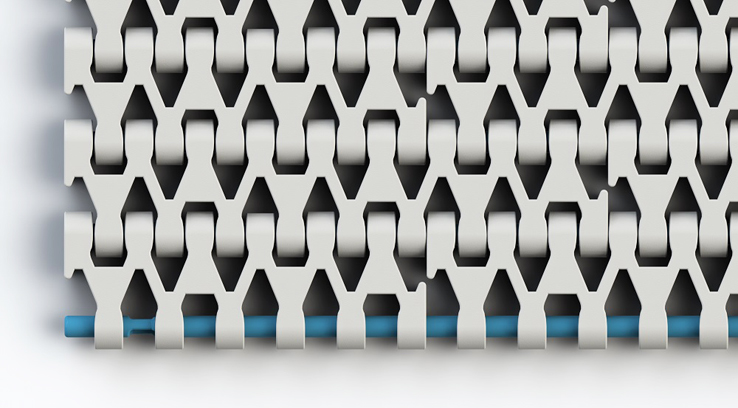

% área abierta (extendida totalmente) |
48% | |
Dimensiones aprox para cada área abierta |
Diámetro 7mm | |
Método de tracción |
Enganche en el centro |

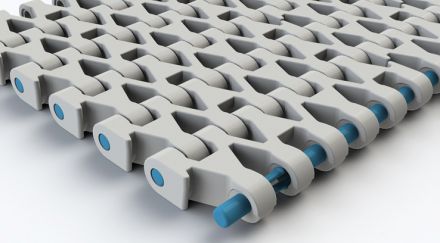

PINES
mm | in | |
---|---|---|
Diámetro pin |
5.90 | 0.23 |
Tipo de pin |
Barra con trinquete |
DESPLAZAMIENTO Y RADIOS DE GIRO
mm | in | |
---|---|---|
Tipo de desplazamiento |
Recto solamente | |
Dirección de desplazamiento |
Bi-direccional | |
Radio mínimo de giro (medido desde el borde interno) |
No aplica | |
Radio mínimo de flexión inversa |
34.0 | 1.34 |
Radio mínimo de flexión inversa (con guardas laterales) |
– | – |
MATERIALES
MATERIAL BANDA | Acetal (POM) | Acetal LF (POM) | Polipropileno (PP) |
---|---|---|---|
Banda(1) – color |
Blanco | Blanco Azul | Blanco |
Material pin – tipo y color |
Nylon_Azul | Nylon_Azul | Nylon_Azul |
Resistencia – banda recta (Kg/m, 23 °C) |
2100 | 1900 | 1100 |
Resistencia – banda en curva (Kg, 23 °C) |
n/a | n/a | n/a |
Rango de temperatura (uso continuo, °C) |
-40 a +90 | -40 a +90 | +10 a +100 |
Peso de banda (Kg/m2) |
9.70 | 9.70 | 6.20 |
Aprobación FDA para contacto directo con alimentos |
OK | OK | OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Esta banda puede ser combinada con la banda 030C para aumentar resistencia o disminuir área abierta total en la banda.
PIÑONES
![Serie 030 – Piñon Z10](https://www.pladesan.com/wp-content/uploads/2016/02/pla030_pinyon_z10_entero_portfolio-scalia-portfolio-masonry.jpg)
Serie 030 – Piñon Z10
![Serie 030 – Piñon Z16 BP D](https://www.pladesan.com/wp-content/uploads/2016/02/PLA030_pinyon_z16_bipartido_portfolio-scalia-portfolio-masonry.jpg)
Serie 030 – Piñon Z16 BP D
![Serie 030 – Piñon Z18 BP](https://www.pladesan.com/wp-content/uploads/2016/02/PLA030_pinyon_z18_bipartido_portfolio-scalia-portfolio-masonry.jpg)
Serie 030 – Piñon Z18 BP
![Serie 030 – Piñon Z21 BP](https://www.pladesan.com/wp-content/uploads/2016/02/PLA030_pinyon_z21_bipartido_portfolio2-scalia-portfolio-masonry.jpg)
Serie 030 – Piñon Z21 BP
![Serie 030 – Piñon Z21 BP D](https://www.pladesan.com/wp-content/uploads/2016/02/PLA030_pinyon_z21_bipartido_portfolio-scalia-portfolio-masonry.jpg)
Serie 030 – Piñon Z21 BP D
ACCESORIOS
![Serie 030 – Empujador Recto](https://www.pladesan.com/wp-content/uploads/2016/01/PLA030_empujador_recto_portfolio-scalia-portfolio-masonry.jpg)
Serie 030 – Empujador Recto
![Serie 030 – Empujador Anti-Adherente](https://www.pladesan.com/wp-content/uploads/2024/01/PLA_030-EMPUJADOR-scalia-portfolio-masonry.jpg)
Serie 030 – Empujador Anti-Adherente
![Serie 030 – Superficies Alta Fricción](https://www.pladesan.com/wp-content/uploads/2016/01/PLA030_superficie_alta_friccion_portfolio-scalia-portfolio-masonry.jpg)
Serie 030 – Superficies Alta Fricción
