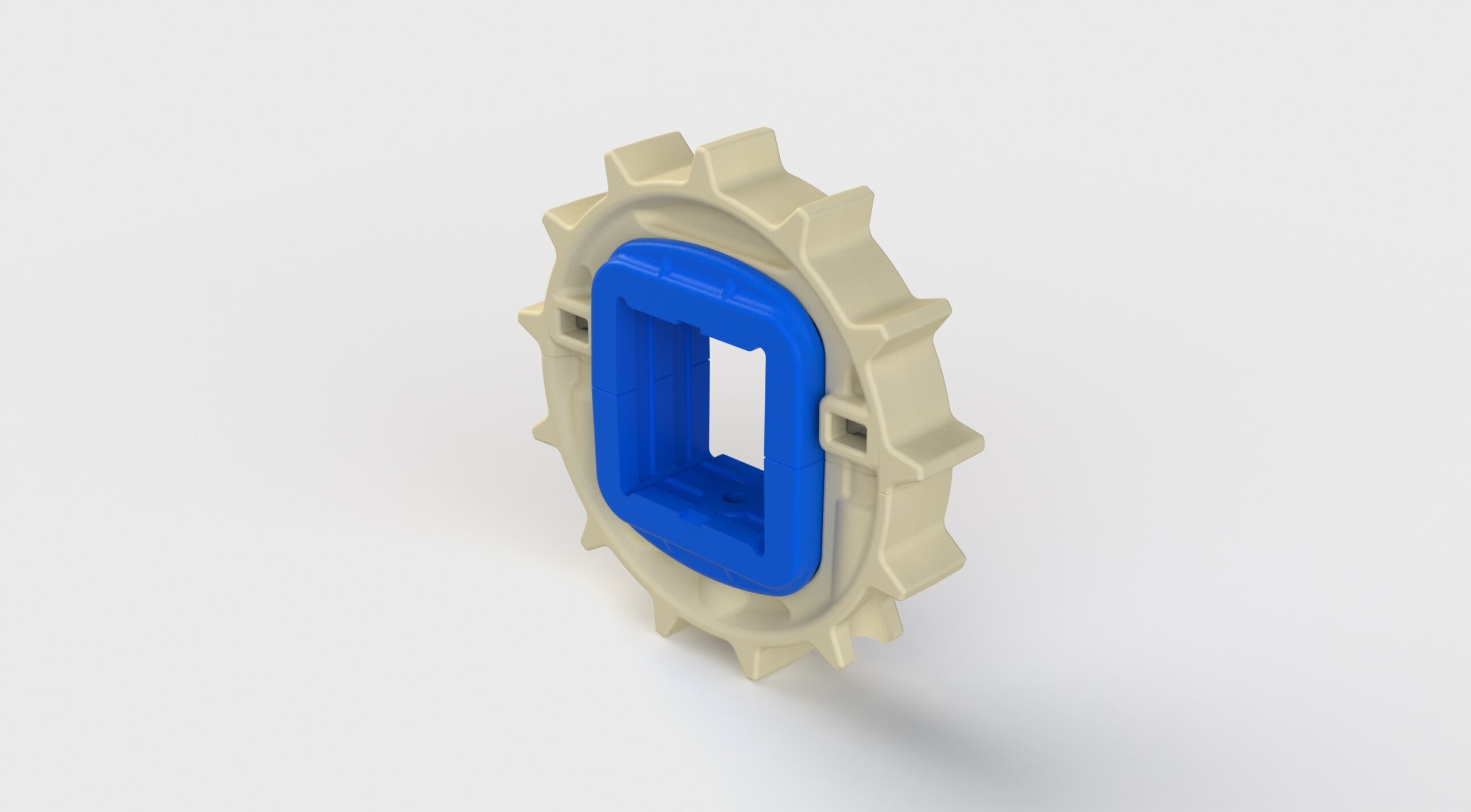

| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 13 | Bipartido | Bi-direccional | 106.1mm (4.17″) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Bi-direccional | |
| Número de dientes |
13 | |
| Diámetro primitivo |
106.1 | 4.17 |
| Diámetro exterior |
105.5 | 4.15 |
| Espesor del piñón |
38.0 | 1.49 |
| Altura h |
0.0 | 0.0 |
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto(1) |
|---|---|---|---|
| Redondo | ∅ 25.40 | ∅ 1.00 | 1/4 x 1/4 in |
| Cuadrado (square) | 38.10 | 1.50 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
| MATERIAL PIÑON | NYLON (PA) |
|---|---|
| Piñón – color |
Beige |
| Distancia máxima entre piñones sobre el mismo eje (mm)(1) |
150 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga.
Información adicional:
BANDAS
Serie 033 – Banda 033C
Serie 033 – Banda 033LBP
Serie 033 – Banda 033FT
ACCESORIOS
Serie 033 – Empujador
