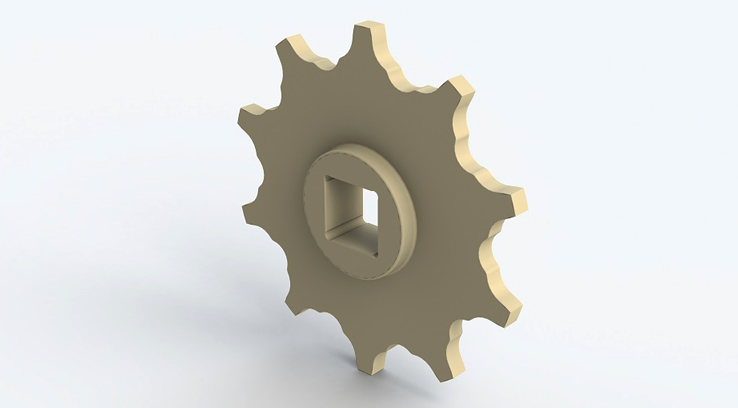

| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 10 | Entero | Bi-direccional | 267.2mm (10.52″) |

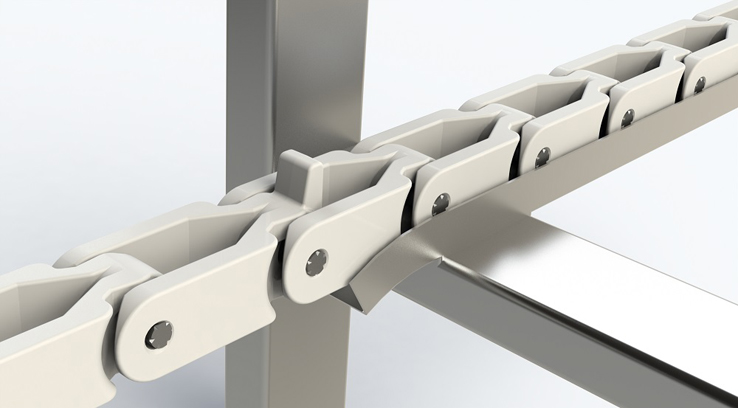

| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Bi-direccional (1) | |
| Tipo |
Entero | |
| Número de dientes |
10 | |
| Diámetro primitivo |
267.2 | 10.52 |
| Diámetro exterior |
279.0 | 10.98 |
| Diámetro del cubo |
73.5 | 2.89 |
| Espesor del piñón |
42.0 | 1.65 |
| Altura h |
115.5 | 4.54 |
(1) La cadena sí requiere una dirección de desplazamiento definida.
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: alto x ancho(1) |
|---|---|---|---|
| Todos: Se fabrica a la medida, redondo o cuadrado. |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
| MATERIAL PIÑON | NYLON (PA) |
|---|---|
| Piñón – color |
Beige |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
Información adicional:
CADENAS
Serie 1400 – Cadena 1400
Serie 1400 – Cadena 1400 TAB
ACCESORIOS
Serie 1400 – Empujador
Serie 1400 – Empujador Largo
