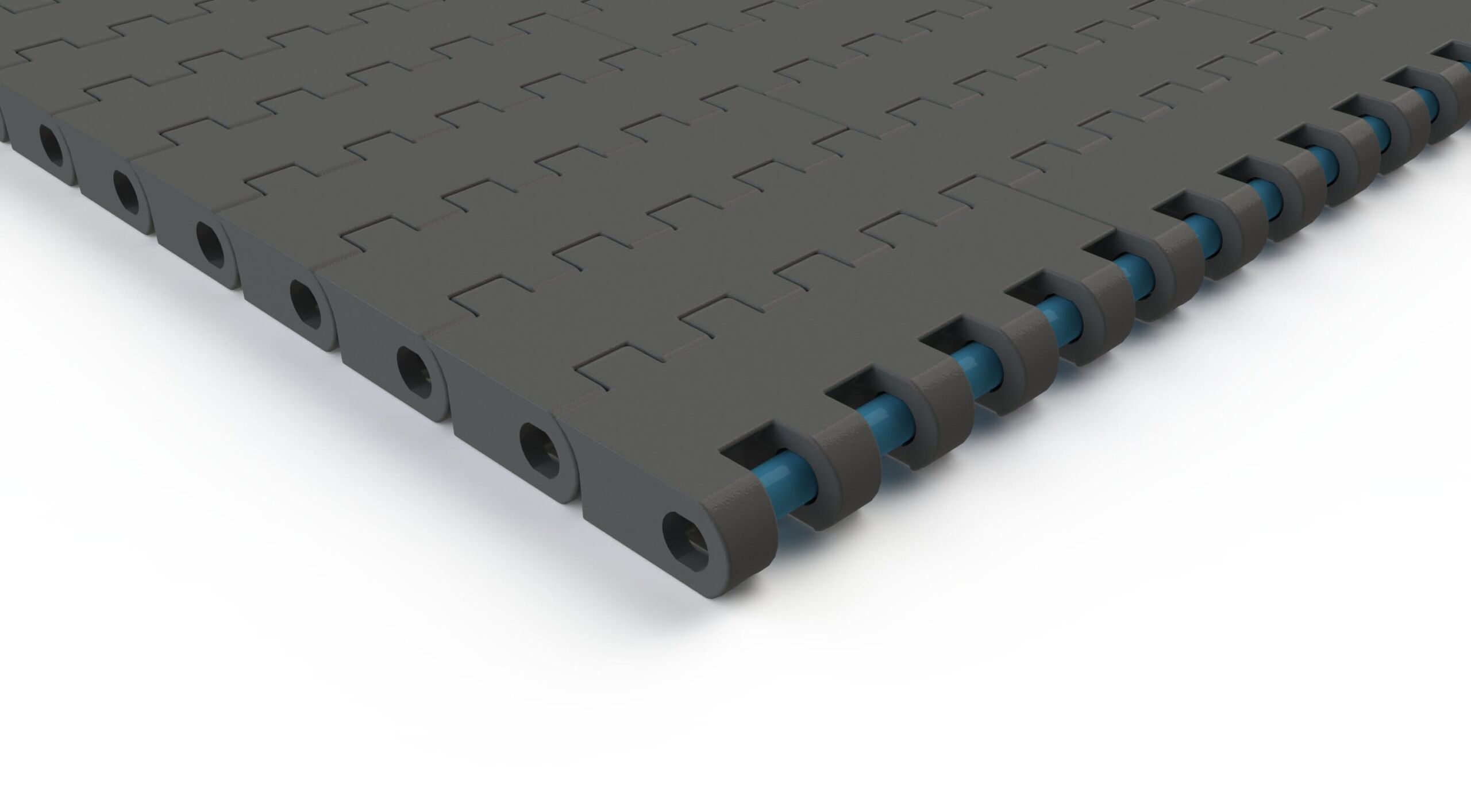

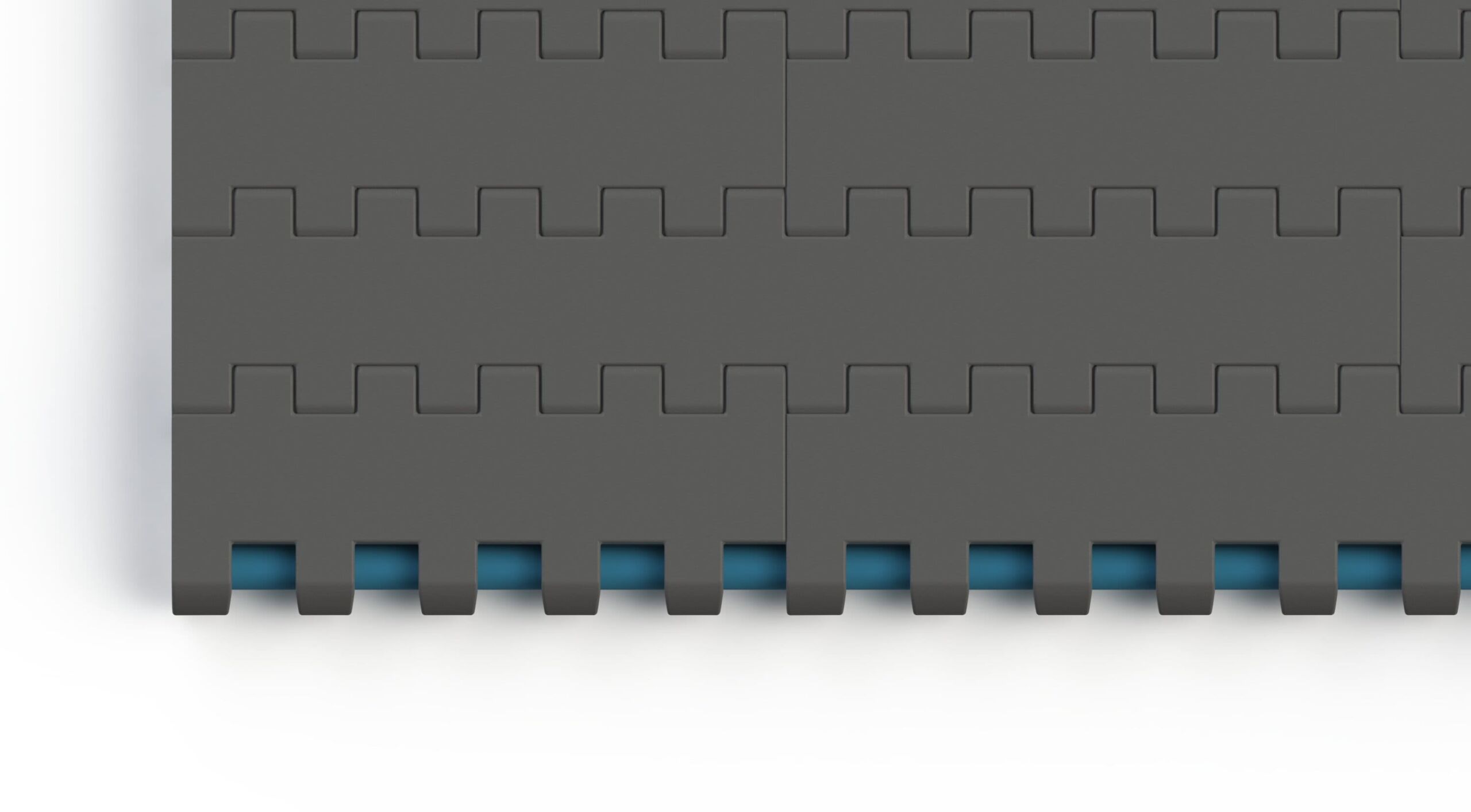

Serie 033 – Banda 033C

Paso: Tipo: Desplazamiento: Resistencia:
1.00″ (25.4mm) Superficie cerrada Recto 3100 Kg/m (Alta)
Aplicaciones:
  • Transporte de botellas de vidrio. Transporte de productos empacados, cajas, canastas, pallets.

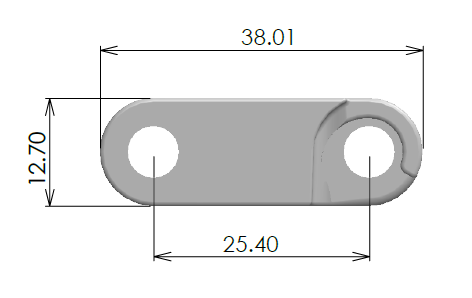

DIMENSIONES Y GEOMETRÍA

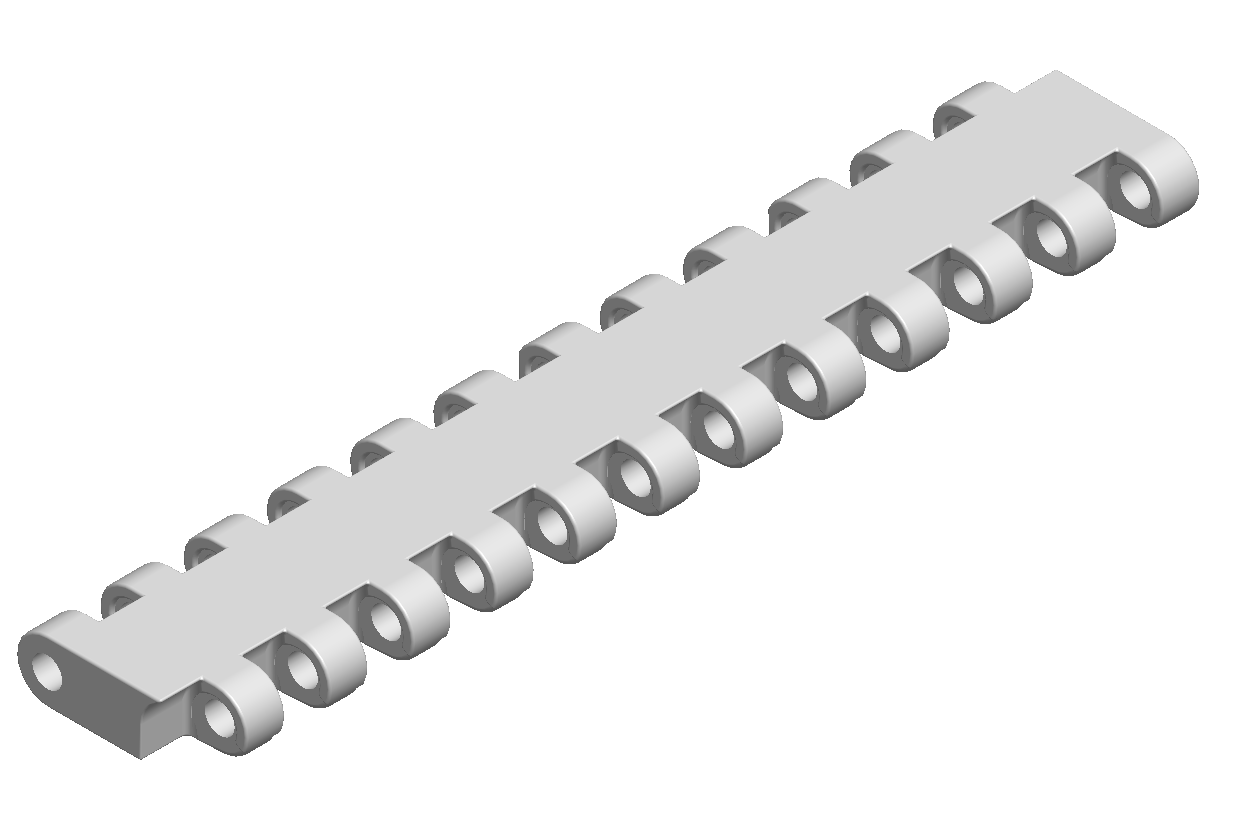

ESLABONES

mm in
Paso / Pitch
25.4 1.00
Ancho del eslabón
150.0 5.90
Ancho máximo de banda
3500.0 137.79
Incrementos estándar en ancho
50.0 1.97
Incrementos posibles en ancho
16.8 0.66
% área abierta (extendida totalmente)
0%
Dimensiones aprox para cada área abierta
No aplica
Método de tracción
Enganche en el centro

PINES

mm in
Diámetro pin
5.9 0.23
Tipo de pin
Barra con trinquete

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Recto solamente
Dirección de desplazamiento
Bi-direccional
Radio mínimo de giro (medido desde el borde interno)
No aplica
Radio mínimo de flexión inversa
34.0 1.34
Radio mínimo de flexión inversa (con guardas laterales)
n/a n/a

MATERIALES

MATERIAL BANDA Acetal (POM) Acetal LF (POM) Polipropileno (PP)
Banda(1) – color
Blanco Blanco Azul Gris Blanco
Pin – material y color
Nylon_Azul Nylon_Azul Nylon_Azul
Resistencia – banda recta (Kg/m, 23 °C)
3100 2790 1600
Resistencia – banda en curva (Kg, 23 °C)
n/a n/a n/a
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90 +10 a +100
Peso de banda (Kg/m2)
12.9 12.9 8.3
Aprobación FDA para contacto directo con alimentos
OK OK OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
  • Banda muy robusta y versátil para trabajo pesado.
PIÑONES
Serie 033 – Piñon Z10
Serie 033 – Piñon Z10
Serie 033 – Piñon Z13 BP
Serie 033 – Piñon Z13 BP
Serie 033 – Piñon Z16 BP 2
Serie 033 – Piñon Z16 BP 2
Serie 033 – Piñon Z18 BP
Serie 033 – Piñon Z18 BP
Serie 033 – Piñon Z21 BP
Serie 033 – Piñon Z21 BP
ACCESORIOS
Serie 033 – Empujador
Serie 033 – Empujador
