| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 2.00″ (50.8mm) | Superficie cerrada | Recto | 1330 Kg/m (Media) |
| Aplicaciones: |
|

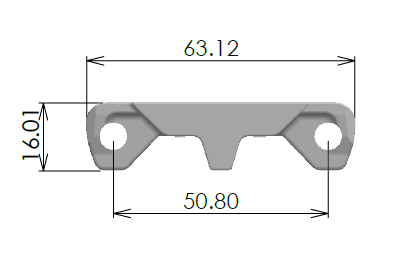

DIMENSIONES Y GEOMETRÍA

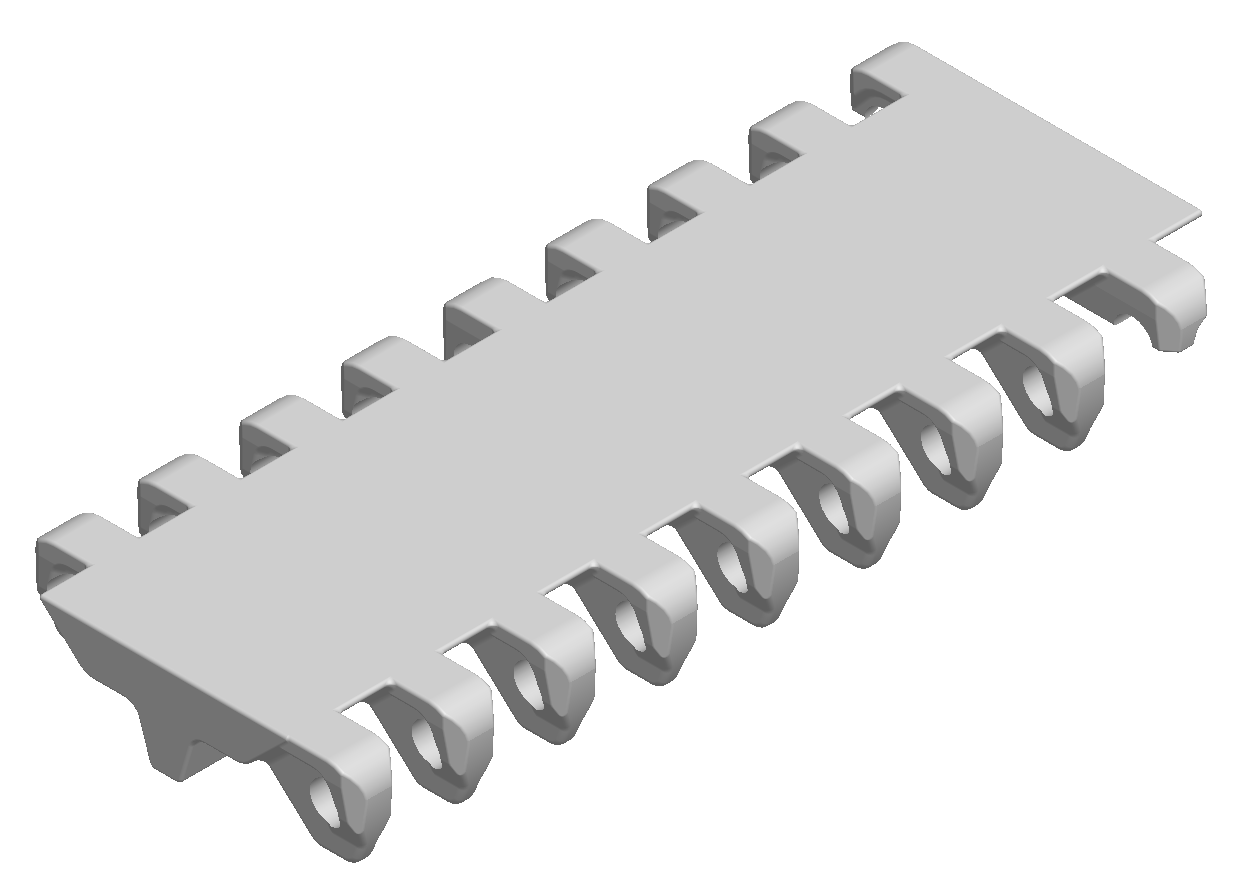

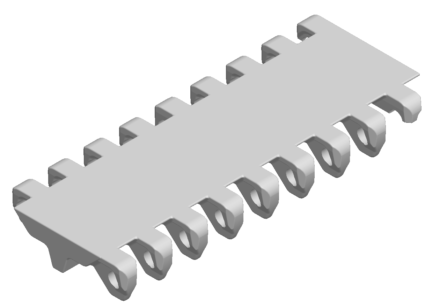

ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
50.8 | 2.00 |
| Ancho del eslabón |
200.0 | 7.87 |
| Ancho máximo de banda |
3050.0 | 120.00 |
| Incrementos estándar en ancho |
50.0 | 1.97 |
| Incrementos posibles en ancho |
16.8 | 0.66 |
| % área abierta (extendida totalmente) |
0% | |
| Dimensiones aprox para cada área abierta |
No aplica | |
| Método de tracción |
Enganche en el centro | |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
5.8 | 0.22 |
| Tipo de pin |
Barra con trinquete | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Recto solamente | |
| Dirección de desplazamiento |
Bi-direccional | |
| Radio mínimo de giro (medido desde el borde interno) |
No aplica | |
| Radio mínimo de flexión inversa |
44.0 | 1.73 |
| Radio mínimo de flexión inversa (con guardas laterales) |
n/a | n/a |
MATERIALES
| MATERIAL BANDA | Acetal (POM) | POLIPROPILENO (PP) |
|---|---|---|
| Banda(1) – color |
Blanco |
Blanco |
| Pin – material y color |
Nylon_Azul | Nylon_Azul |
| Resistencia – banda recta (Kg/m, 23 °C) |
1330 | 1330 |
| Resistencia – banda en curva (Kg, 23 °C) |
n/a | n/a |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 | +10 a +100 |
| Peso de banda (Kg/m2) |
11.80 | 8.40 |
| Aprobación FDA para contacto directo con alimentos |
OK | OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Bisagra de fácil limpieza durante el engrane con piño.
PIÑONES
Serie 081 – Piñon Z6
Serie 081 – Piñon Z10
ACCESORIOS
Serie 033 – Empujador
