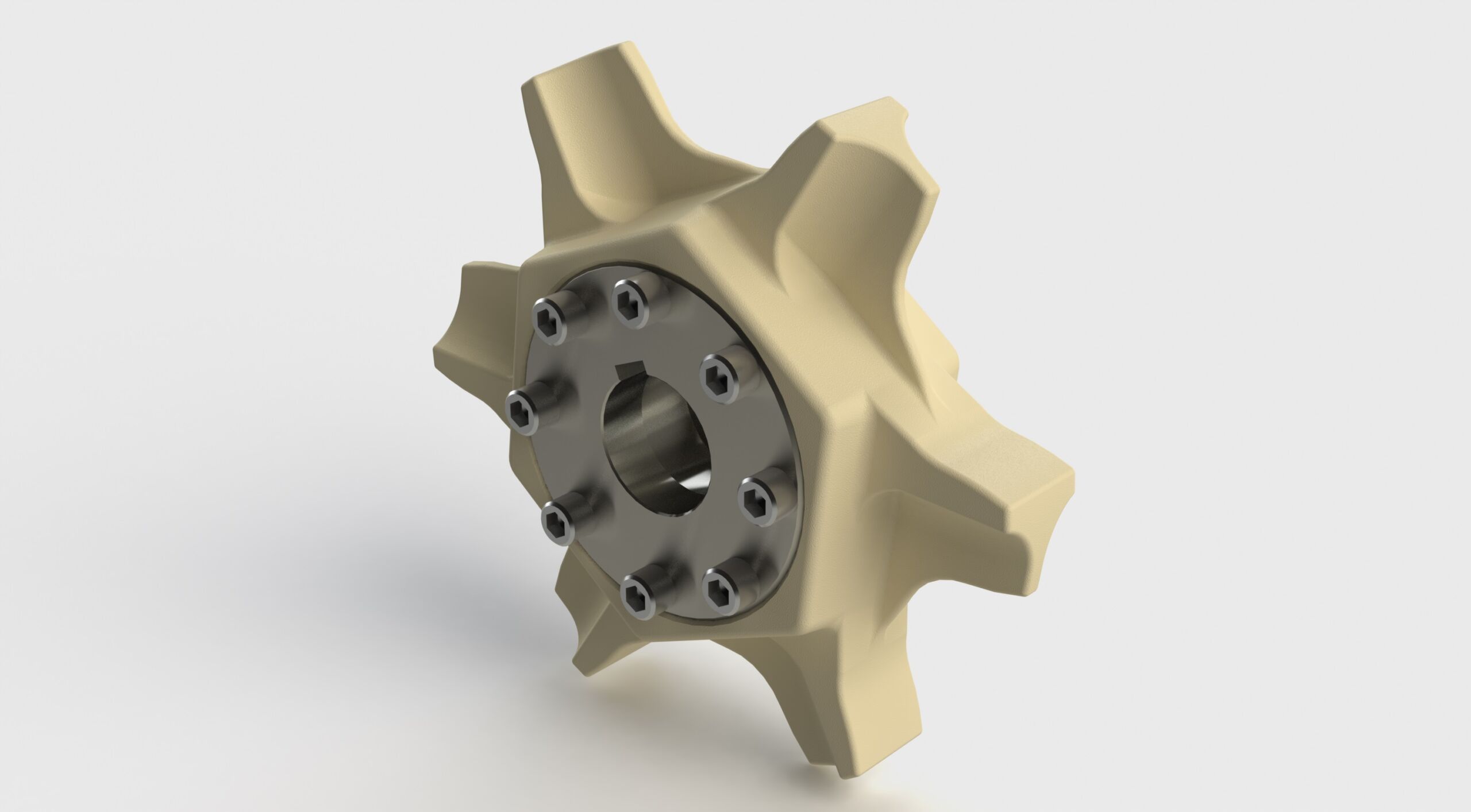

Serie 1400RA – Piñon Z6RA

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
6 Bipartido Uni-direccional 170 mm (6.69″)
Aplicaciones:
  • Piñón específicamente diseñado para la cadena 1400RA.
  • Termoplástico especial para trabajo en aplicaciones abrasivas.
  • Los centros metálicos no requieren cambio

DIMENSIONES Y GEOMETRÍA


mm in
Dirección de giro
Bi-direccional (1)
Número de dientes
6
Diámetro primitivo
170.0 6.69
Diámetro exterior
186.0 7.32
Espesor del piñón
50.0 1.96
Altura h
66.0 2.59
(1) La cadena sí requiere una dirección de desplazamiento definida.

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: alto x ancho(1)
Todos: Se fabrica a la medida, redondo o cuadrado.
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON 1211
Piñón – color
Blanco
Rango de temperatura (uso continuo, °C)
-40 a +80
Información adicional:
