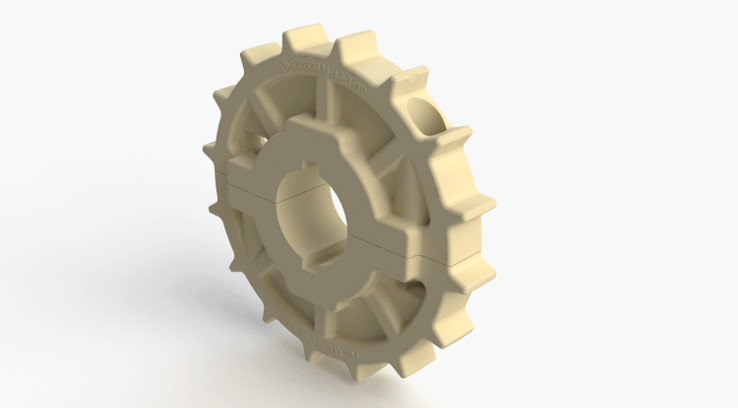

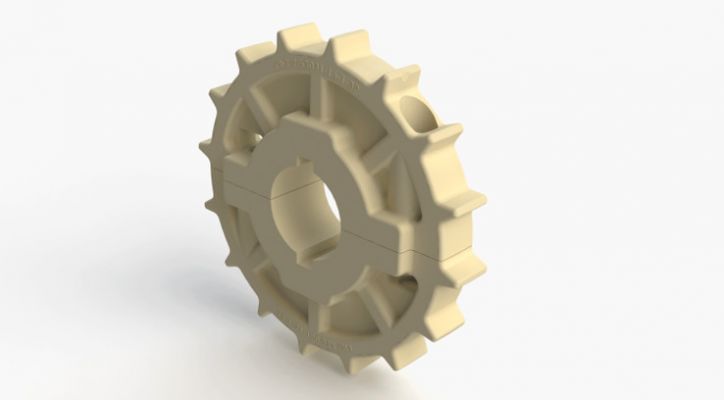

Serie 031 – Piñon Z16 BP

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
16 Bi-partido Bi-direccional 130.2mm (5.12″)
Aplicaciones:
  • Todo tipo de transportadores.
  • Piñones para transportadores de alta carga.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o re-cambios.

DIMENSIONES Y GEOMETRÍA



mm in
Dirección de giro
Bi-direccional (1)
Número de dientes
16
Diámetro primitivo
130.2 5.12
Diámetro exterior
128.0 5.04
Espesor del piñón
27.4 1.08
Altura h
58.0 2.28

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Redondo ∅ 34.92 ∅ 1-3/8 5/16 x 5/16 in
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA) 1358 – ALTA RESISTENCIA DESGASTE
Piñón – color
Beige Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150 150
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90
(1) Disminuir distancia en aplicaciones de alta carga.
Información adicional:

BANDA

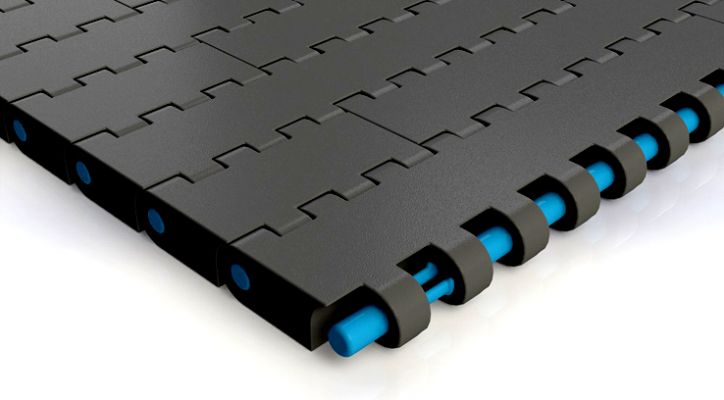

Serie 031 – Banda 031C
