Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
8 | Entero | bi-direccional | 132.0mm (5.20″) |
Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
MEDIDAS DE EJES DISPONIBLES
Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto(1) |
---|---|---|---|
Redondo | ∅ 38.10 | ∅ 1.50 | 3/8 x 1/4 in |
Cuadrado (square) | 38.10 | 1.50 | No aplica |
Cuadrado (square) | 40.00 | 1.57 | No aplica |
Cuadrado (square) | 50.00 | 1.97 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
MATERIAL PIÑON | NYLON (PA) |
---|---|
Piñón – color |
Beige |
Distancia máxima entre piñones sobre el mismo eje (mm)(1)(2) |
150 |
Rango de temperatura (uso continuo, °C) |
-40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga
(2) La posición de los piñones en el eje, en curvas con alta carga, es crítica.
(2) La posición de los piñones en el eje, en curvas con alta carga, es crítica.
Información adicional:
BANDA
![Serie 010 – Banda 010](https://www.pladesan.com/wp-content/uploads/2016/02/pla010_portfolio2-scalia-portfolio-masonry.jpg)

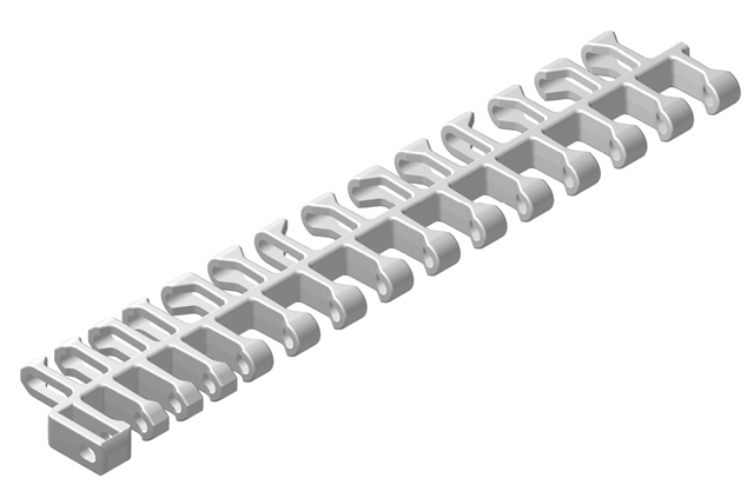

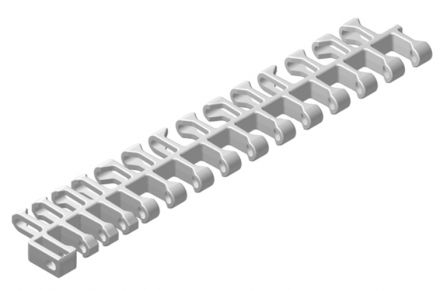

Serie 010 – Banda 010
ACCESORIOS
![Serie 010 – Pestaña sujeción](https://www.pladesan.com/wp-content/uploads/2016/01/PLA010_pestanyas_sujecion_portfolio-scalia-portfolio-masonry.jpg)
Serie 010 – Pestaña sujeción
