Serie 081 – Banda 081R

Paso: Tipo: Desplazamiento: Resistencia:
2.00″ (50.8mm) Superficie con relieve Recto 1330 Kg/m (Media)
Aplicaciones:
  • Transporte de productos evitando adherencia la banda

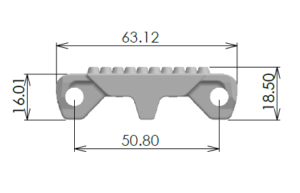

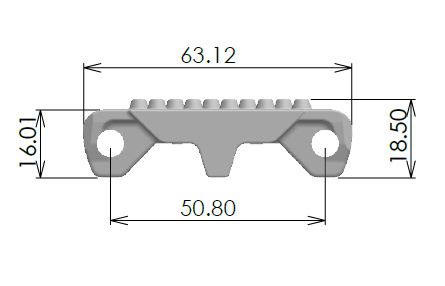

DIMENSIONES Y GEOMETRÍA

ESLABONES

mm in
Paso / Pitch
50.8 2.00
Ancho del eslabón
200.0 7.87
Ancho máximo de banda
3050.0 120.00
Incrementos estándar en ancho
50.0 1.97
Incrementos posibles en ancho
16.8 0.66
% área abierta (extendida totalmente)
0%
Dimensiones aprox para cada área abierta
No aplica
Método de tracción
Enganche en el centro

PINES

mm in
Diámetro pin
5.8 0.22
Tipo de pin
Barra con trinquete

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Recto solamente
Dirección de desplazamiento
Bi-direccional
Radio mínimo de giro (medido desde el borde interno)
No aplica
Radio mínimo de flexión inversa
44.0 1.73
Radio mínimo de flexión inversa (con guardas laterales)
n/a n/a

MATERIALES

MATERIAL BANDA Acetal (POM) POLIPROPILENO (PP)
Banda(1) – color
Blanco
Blanco
Pin – material y color
Nylon_Azul Nylon_Azul
Resistencia – banda recta (Kg/m, 23 °C)
1330 1330
Resistencia – banda en curva (Kg, 23 °C)
n/a n/a
Rango de temperatura (uso continuo, °C)
-40 a +90 +10 a +100
Peso de banda (Kg/m2)
11.80 8.40
Aprobación FDA para contacto directo con alimentos
OK OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
  • Los relieves en la superficie evitan la adherencia del producto a la banda. También pueden aumentar la tracción banda–producto en recorridos inclinados.
