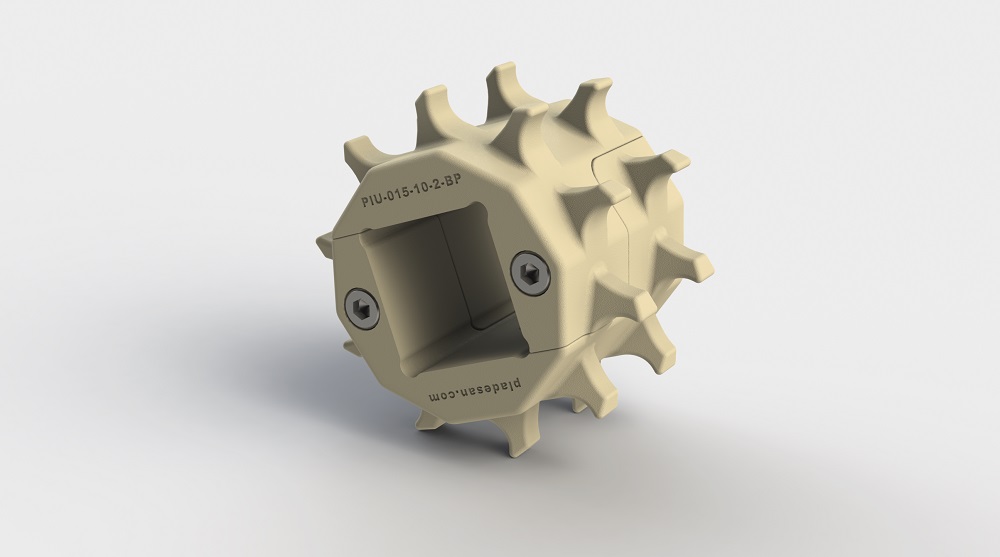

| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 10 | Bipartido | Uni-direccional | 49.2mm (1.93″) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Uni-direccional (1) | |
| Número de dientes |
10 | |
| Diámetro primitivo |
49.2 | 1.93 |
| Diámetro exterior |
47.8 | 1.88 |
| Espesor del piñón |
34.0 | 1.33 |

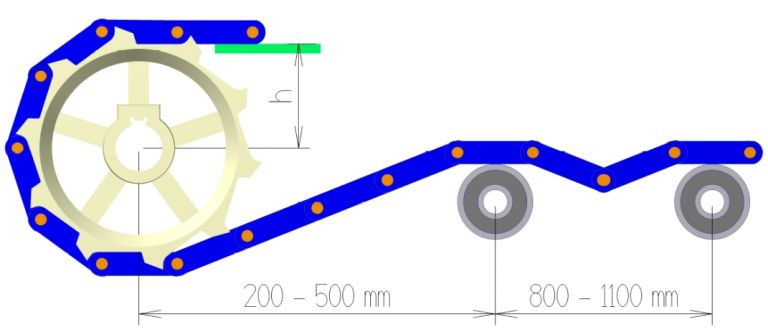

| Altura h |
17.0 | 0.66 |
(1) Para bandas con giro en los dos sentidos se requiere juego de piñones adicionales localizados en sentido de giro contrario.
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto(1) |
|---|---|---|---|
| Cuadrado (Square) | 19.0 | 0.75 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
| MATERIAL PIÑON | NYLON (PA) |
|---|---|
| Piñón – color |
Beige |
| Distancia máxima entre piñones sobre el mismo eje (mm)(1) |
100 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga
Información adicional:

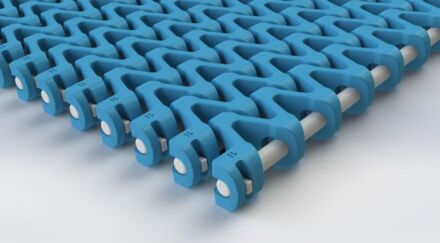

BANDA
Serie 015 – Banda 015
Serie 015 – Banda 015FT
