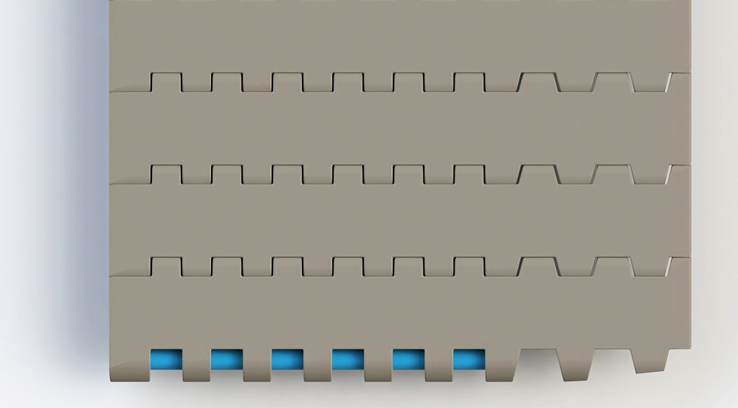

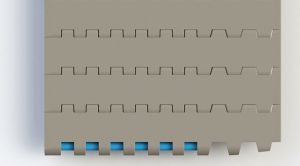

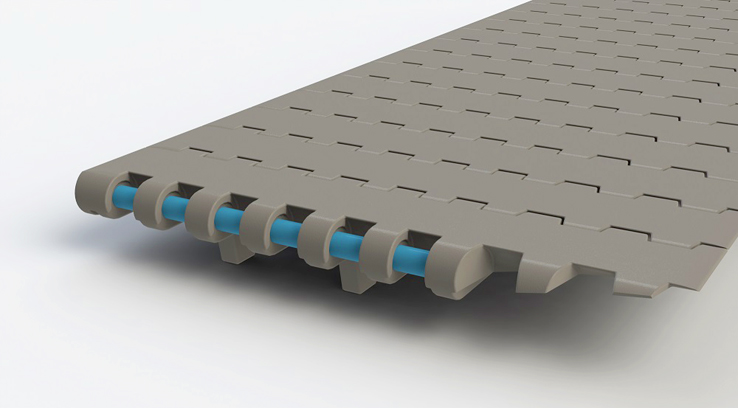

Serie 030 – Banda 030DT

Paso: Tipo: Desplazamiento: Resistencia (POM):
1″ (25.4mm) Superficie cerrada Recto. Aplica para transferencias hacia la derecha o izquierda. 360 Kg (Alta)

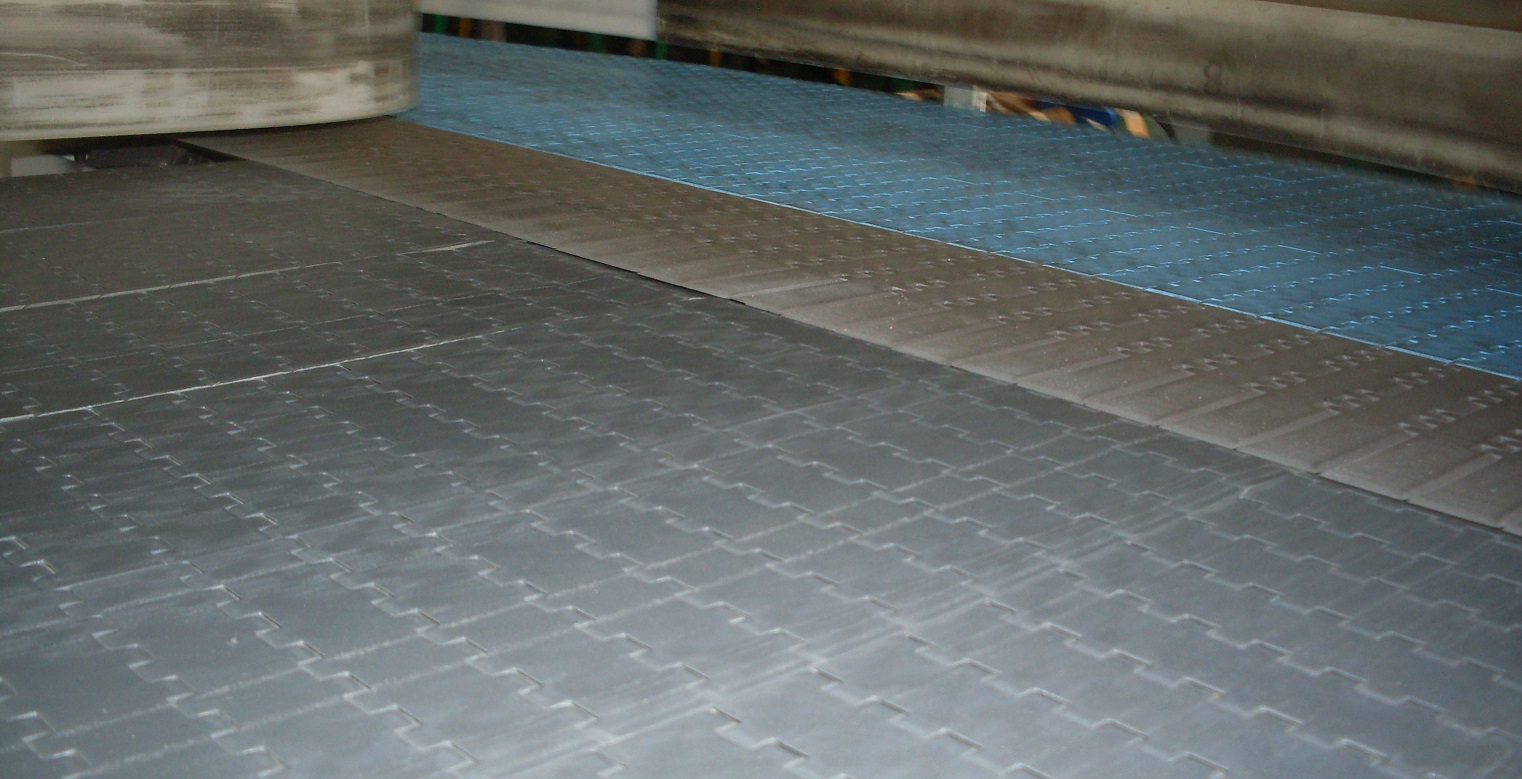

Aplicaciones:
  • Transferencia dinámica de producto sin «gaps», entre bandas transportadoras trabajando perpendicularmente.

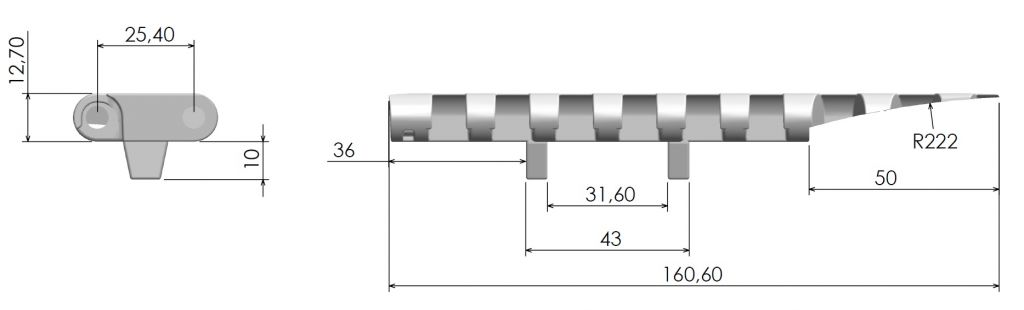

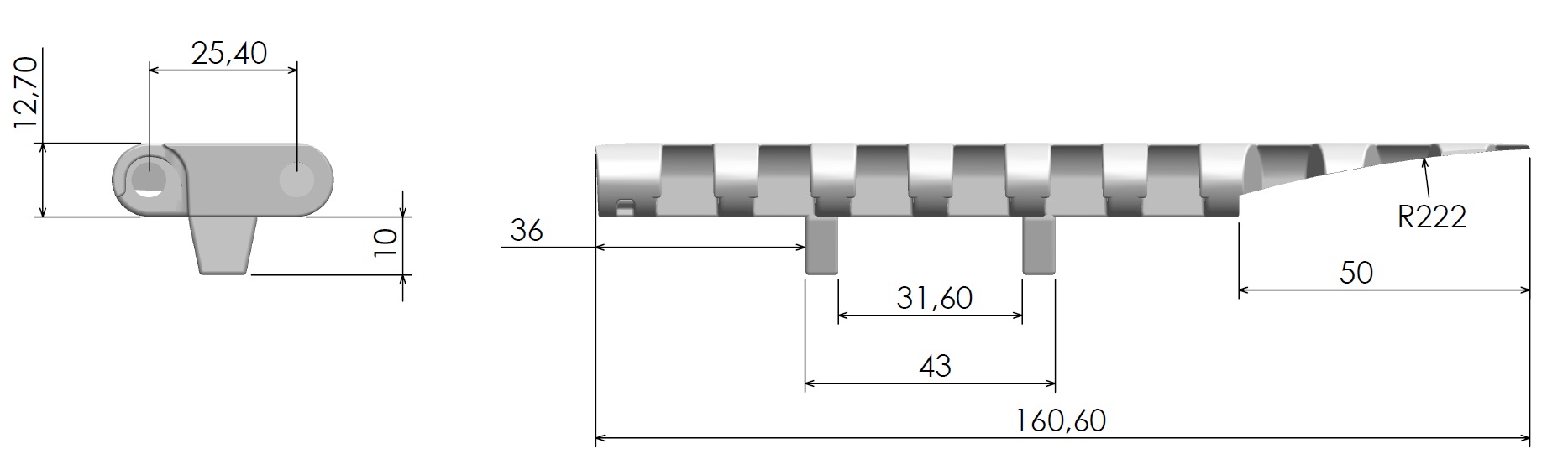

DIMENSIONES Y GEOMETRÍA




Todas las dimensiones son en mm salvo se especifique lo contrario.

ESLABONES

mm in
Paso / Pitch
25.4 1.00
Ancho del eslabón
160.6 6.32
Ancho máximo de banda
160.6 6.32
Incrementos estándar en ancho
Incrementos posibles en ancho
% área abierta (extendida totalmente)
0%
Dimensiones aprox para cada área abierta
No aplica
Método de tracción
Enganche en el centro

PINES

mm in
Diámetro pin
5.9 0.23
Tipo de pin
Barra lisa

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Recto solamente
Dirección de desplazamiento
Bi-direccional. Aplica para transferencias con giro a la derecha o hacia la izquierda.
Radio mínimo de giro (medido desde el borde interno)
No aplica
Radio mínimo de flexión inversa
34.0 1.34
Radio mínimo de flexión inversa (con guardas laterales)

MATERIALES

MATERIAL BANDA Acetal LF (POM)
Banda(1) – color
Marrón
Pin – material y color
Nylon_Azul
Resistencia – banda recta (Kg/m, 23 °C)
360
Resistencia – banda en curva (Kg, 23 °C)
No aplica
Rango de temperatura (uso continuo, °C)
-40 a +90
Peso de banda (Kg/m)
2.23
Aprobación FDA para contacto directo con alimentos
OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
  • Banda robusta para trabajo pesado, incluso en transporte de productos abrasivos.

PIÑONES
Serie 030 – Piñon Z13 BP D
Serie 030 – Piñon Z13 BP D
Serie 030 – Piñon Z16 BP D
Serie 030 – Piñon Z16 BP D
Serie 030 – Piñon Z21 BP D
Serie 030 – Piñon Z21 BP D
