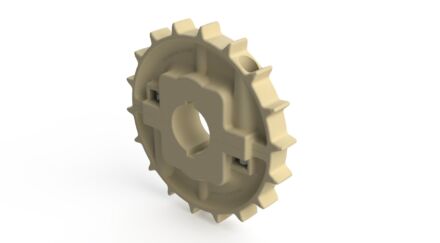

Serie 033 – Piñon Z18 BP

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
18 Bi-partido Bi-direccional 146.3mm (5.76″)
Aplicaciones:
  • Todo tipo de transportadores.
  • Piñones para transportadores de alta carga.
  • Los piñones bipartidos (BP) no requieren desmontar el eje para realizar mantenimientos o re-cambios.

DIMENSIONES Y GEOMETRÍA


mm in
Dirección de giro
Bi-direccional
Número de dientes
18
Diámetro primitivo
146.3 5.76
Diámetro exterior
145.0 5.70
Espesor del piñón
28.0 1.10
Altura h
65.0 2.55

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Redondo ∅ 34.7 ∅ 1.37 5/16 in
Redondo ∅ 35 ∅ 1.37 10 mm
Redondo ∅ 50.8 ∅ 2
Redondo ∅ 50.8 ∅ 2 14mm
Redondo ∅ 38.1 ∅ 1.50 3/8 in
Redondo ∅ 50.7 ∅ 1.96 15 mm
Redondo ∅ 50 ∅ 1.96 14 x 9 mm
Cuadrado (Square) ∅ 38.1 ∅ 1.50 n/a
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA) 1358 – ALTA RESISTENCIA DESGASTE
Piñón – color
Beige Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150 150
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90
(1) Disminuir distancia en aplicaciones de alta carga.
