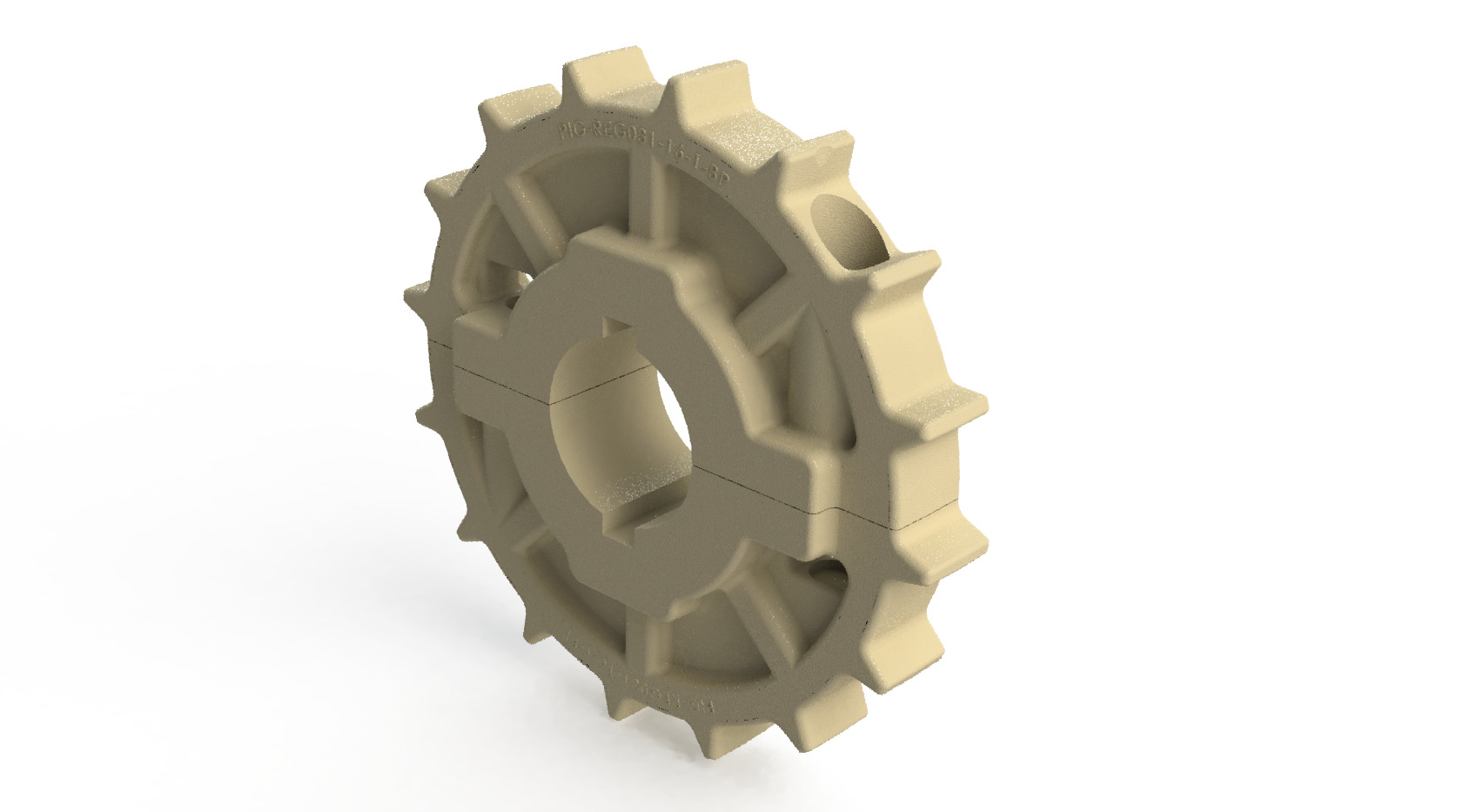

Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
16 | Bipartido | Bi-direccional | 130.2mm (5.12″) |
Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
MEDIDAS DE EJES DISPONIBLES
Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto(1) |
---|---|---|---|
Redondo | ∅ 34.79 | ∅ 1.37 | 5/16 in |
Redondo | ∅ 38.1 | ∅ 1.50 | 3/8 in |
Redondo | ∅25.0 | ∅0.98 | 5/16 in |
Redondo | ∅ 25.4 | ∅ 1.00 | 5/16 in |
Cuadrado (Square) | ∅ 38.1 | ∅ 1.50 | No aplica |
Cuadrado (Square) | ∅ 40 | ∅ 1.57 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
MATERIAL PIÑON | NYLON (PA) | 1358 – ALTA RESISTENCIA DESGASTE |
---|---|---|
Piñón – color |
Beige | Beige |
Distancia máxima entre piñones sobre el mismo eje (mm)(1) |
150 | 150 |
Rango de temperatura (uso continuo, °C) |
-40 a +90 | -40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga.
Información adicional:
