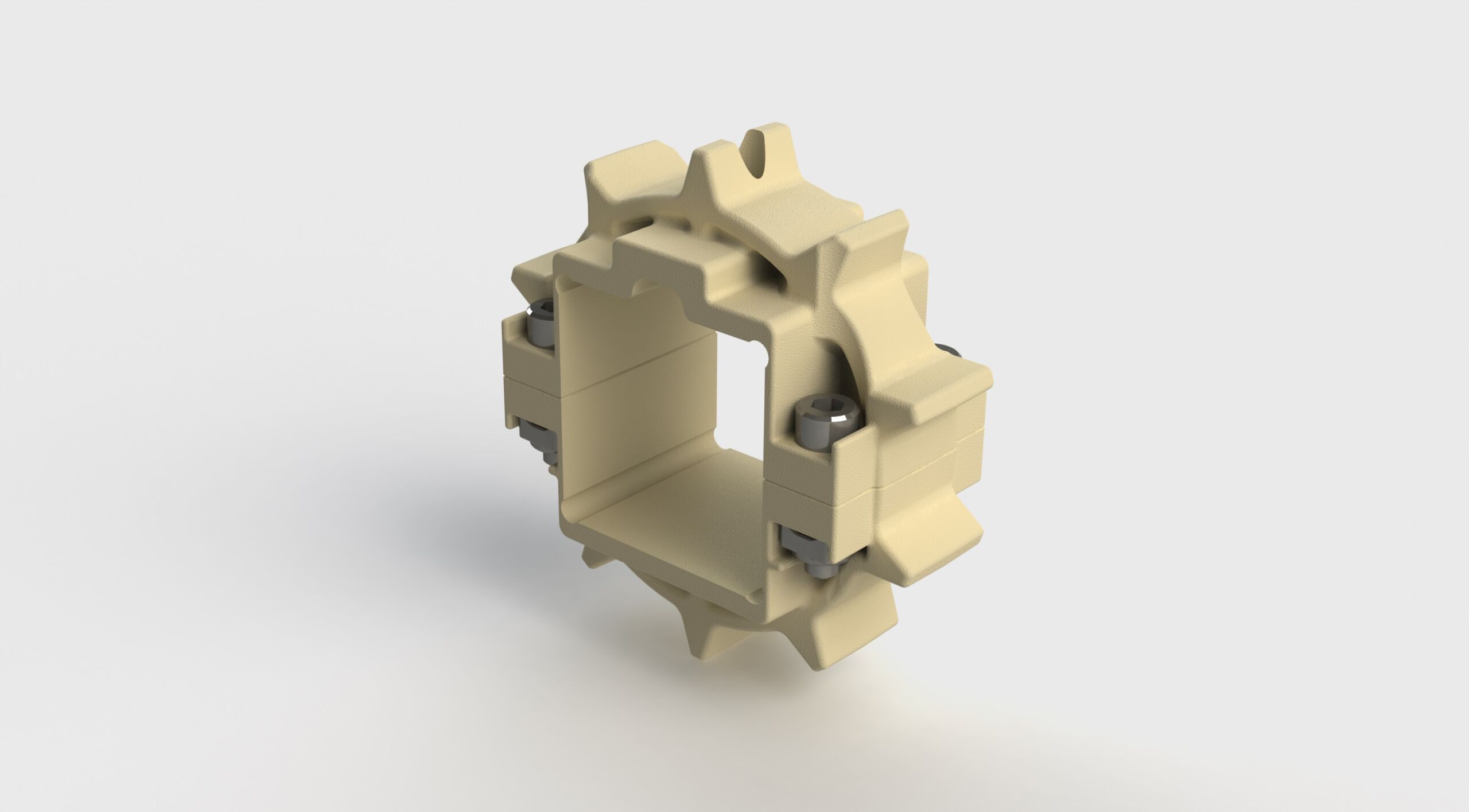

Serie 033 – Piñon Z10

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
10 Bipartido Uni-direccional 49.2mm (1.93″)
Aplicaciones:
  • Transportadores compactos

DIMENSIONES Y GEOMETRÍA

mm in
Dirección de giro
Bi-direccional (1)
Número de dientes
10
Diámetro primitivo
82.2 3.20
Diámetro exterior
79.5 3.12
Espesor del piñón
18.0 0.70
Altura h
33.0 1.29

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Redondo ∅ 25.4 ∅ 1.00 1/4 in
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA) 1358 – ALTA RESISTENCIA DESGASTE
Piñón – color
Beige Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150 150
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90

(1) Disminuir distancia en aplicaciones de alta carga.
