| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 2.50″ (63.5mm) | Cadena cardánica | Recto y/o curvo | 530 Kg (Media) |
| Aplicaciones: |
|

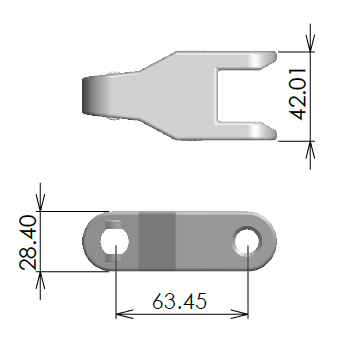

DIMENSIONES Y GEOMETRÍA

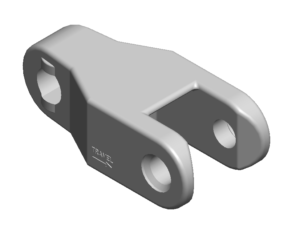

ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
63.5 | 2.50 |
| Ancho del eslabón |
42.0 | 1.65 |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
11.1 | 0.43 |
| Tipo de pin |
Barra de acero inox repujado o roscado | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Recto y/o curvo | |
| Dirección de desplazamiento |
Bi-direccional | |
| Radio mínimo de giro |
600.0 | 23.62 |
| Radio mínimo de flexión inversa |
75.0 | 2.95 |
MATERIALES
| MATERIAL BANDA | Acetal (POM) |
|---|---|
| Cadena(1) – color |
Blanco |
| Material pin – tipo y color |
SS-304_Gris |
| Resistencia – banda recta (Kg, 23 °C) |
530 |
| Resistencia – banda en curva (Kg, 23 °C) |
530 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
| Peso de banda (Kg/m2) |
1.4 |
| Aprobación FDA para contacto directo con alimentos |
OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Puede operar en ambientes abrasivos y/o corrosivos.
PIÑONES
Serie 2600 – Piñon Z8 BP
ACCESORIOS
Serie 2600 – Empujador
