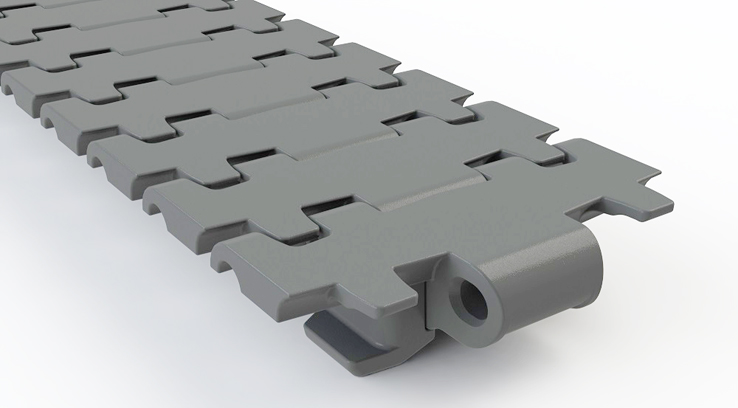

Serie 882 – Cadena 882 TAB

Paso: Tipo: Desplazamiento: Resistencia:
1.50″ (38.1mm) Cadena flat-top Recto y/o curvo 400 Kg (Media)
Aplicaciones:
  • Transporte de artículos abrasivos, o en condiciones de alta suciedad.
  • Diseño especial de bandeja para transporte de envases de diámetro pequeño en curvas.

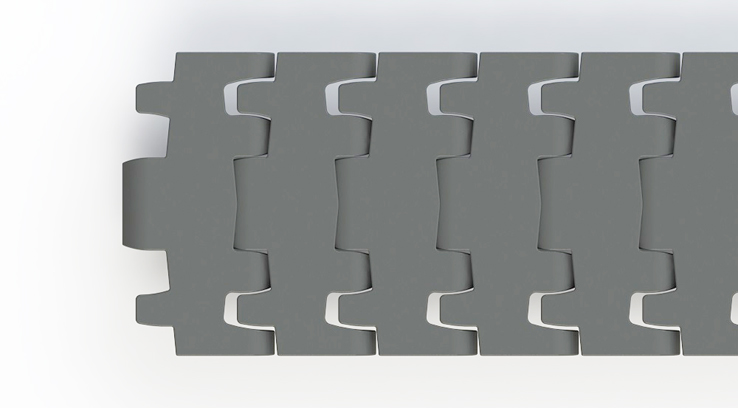

  • Bandeja de transporte de espesor 10mm, que evita fractura de eslabones.

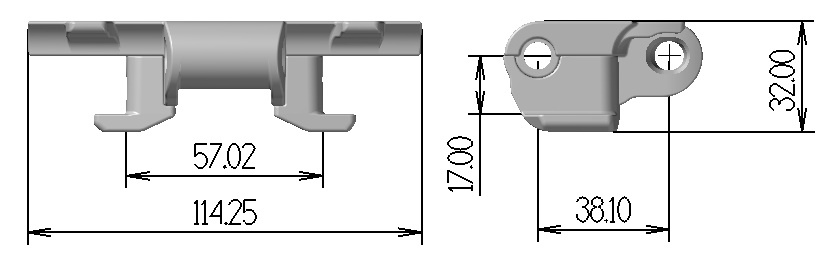

  • DIMENSIONES Y GEOMETRÍA

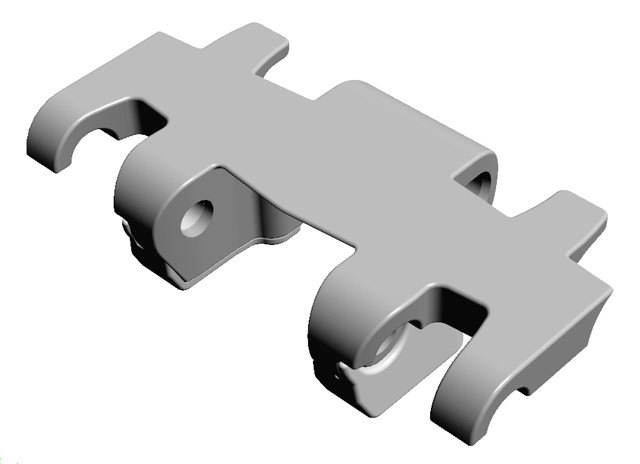

    ESLABONES

    mm in
    Paso / Pitch
    38.1 1.50
    Ancho del eslabón
    114.3 4.50
    Espesor bandeja de transporte
    10.0 0.39

    PINES

    mm in
    Diámetro pin
    8.7 0.34
    Tipo de pin
    Barra de acero inox

    DESPLAZAMIENTO Y RADIOS DE GIRO

    mm in
    Tipo de desplazamiento
    Curvo y/o Recto.
    Dirección de desplazamiento
    Uni-direccional
    Radio mínimo de giro
    400.0 15.75
    Radio mínimo de flexión inversa
    75.0 2.95

    MATERIALES

    MATERIAL CADENA Acetal (POM)
    Cadena(1) – color
    Gris
    Material pin – tipo y color
    SS-304_Gris
    Resistencia – banda recta (Kg, 23 °C)
    400
    Resistencia – banda en curva (Kg, 23 °C)
    400
    Rango de temperatura (uso continuo, °C)
    -40 a +90
    Peso de banda (Kg/m2)
    2.30
    Aprobación FDA para contacto directo con alimentos
    OK
    (1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
    Información adicional:
    • Cadena con tab para sujeción en curvas y evitar descarrilamiento.
    • Puede operar en ambientes abrasivos

    PIÑONES
    Serie 882 – Piñon z10 BP
    Serie 882 – Piñon z10 BP
    Serie 882-Piñon Z12 BP
    Serie 882-Piñon Z12 BP
