Serie 1400 – Cadena 1400 TAB

Paso: Tipo: Desplazamiento: Resistencia:
3.25″ (82.5mm) Cadena cardánica Recto y/o curvo 650 Kg (Alta)
Aplicaciones:
  • Manejo integral de canastas y otros artículos grandes y pesados.
  • Alta resistencia mecánica, ambientes altamente abrasivos.

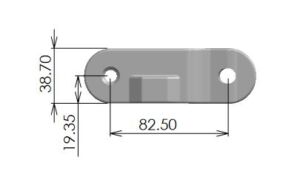

  • DIMENSIONES Y GEOMETRÍA



    ESLABONES

    mm in
    Paso / Pitch
    82.5 3.25
    Ancho del eslabón
    50.0 1.97
    Ancho del eslabón (incluyendo el tab)
    66.0 2.59

    PINES

    mm in
    Diámetro pin
    11.11 0.44
    Tipo de pin
    Barra de acero inox

    DESPLAZAMIENTO Y RADIOS DE GIRO

    mm in
    Tipo de desplazamiento
    Curvo y/o Recto.
    Dirección de desplazamiento
    Uni-direccional
    Radio mínimo de giro
    475.0 18.70
    Radio mínimo de flexión inversa
    75.0 2.95

    MATERIALES

    MATERIAL BANDA Acetal (POM)
    Cadena(1) – color
    Blanco
    Material pin – tipo y color
    SS-304_Gris
    Resistencia – banda recta (Kg, 23 °C)
    650
    Resistencia – banda en curva (Kg, 23 °C)
    650
    Rango de temperatura (uso continuo, °C)
    -40 a +90
    Peso de banda (Kg/m2)
    2.15
    Aprobación FDA para contacto directo con alimentos
    OK
    (1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
    Información adicional:
    • Cadena con tab para desplazamientos rectos y/o curvos.
    • Puede operar en ambientes abrasivos
    • Consulte más abajo las opciones de empujadores para arrastre de productos

    PIÑONES
    Serie 1400 – Piñon Z6
    Serie 1400 – Piñon Z6
    Serie 1400 – Piñon Z6 BP
    Serie 1400 – Piñon Z6 BP
    Serie 1400 – Piñon Z8
    Serie 1400 – Piñon Z8
    Serie 1400 – Piñon Z10
    Serie 1400 – Piñon Z10
    Serie 1400 – Piñon Z10 BP
    Serie 1400 – Piñon Z10 BP
    Serie 1400 – Piñon Z10 BP 2
    Serie 1400 – Piñon Z10 BP 2
    ACCESORIOS
    Serie 1400 – Empujador
    Serie 1400 – Empujador
    Serie 1400 – Empujador Largo
    Serie 1400 – Empujador Largo
