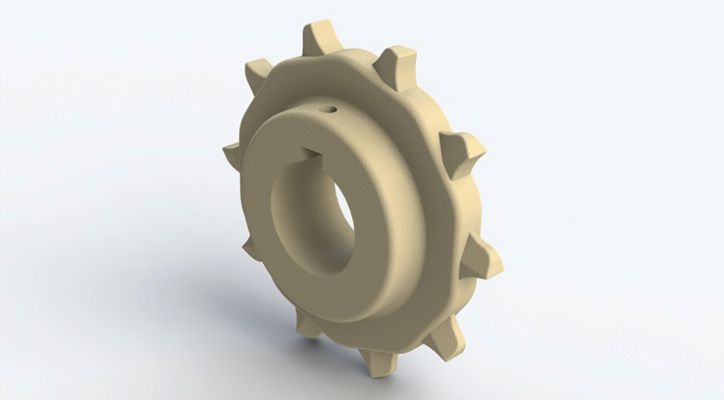

Serie 030 – Sprocket Z10

Número dientes: Tipo: Dirección de giro: Diámetro primitivo:
10 Entero Uni-direccional 83.5mm (3.28″)
Aplicaciones:
  • Aplicaciones de carga baja / media.
  • Transportadores compactos, o con espacio limitado.
  • Transferencias con espacio reducido.

DIMENSIONES Y GEOMETRÍA



mm in
Dirección de giro
Uni-direccional (1)
Número de dientes
10
Diámetro primitivo
83.5 3.28
Diámetro exterior
80.5 3.17
Espesor del piñón
15.0 0.59
Altura h
34.0 1.33
(1) Para bandas con giro en los dos sentidos se requiere juego de piñones adicionales localizados en sentido de giro contrario.

MEDIDAS DE EJES DISPONIBLES

Tipo de eje y medida (1) mm in cuñero: ancho x alto(1)
Redondo ∅ 25.40 ∅ 1.00 1/4 x 1/4 in
Redondo ∅ 30.00 ∅ 1.18 8 x 7 mm
Redondo ∅ 31.75 ∅ 1.25 5/16 x 1/4 in
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑON NYLON (PA) 1358 – ALTA RESISTENCIA DESGASTE
Piñón – color
Beige Beige
Distancia máxima entre piñones sobre el mismo eje (mm)(1)
150 150
Rango de temperatura (uso continuo, °C)
-40 a +90 -40 a +90
(1) Disminuir distancia en aplicaciones de alta carga
