| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 3.25″ (82.5mm) | Cadena cardánica | Recto y/o curvo | 650 Kg (Alta) |
| Aplicaciones: |
|

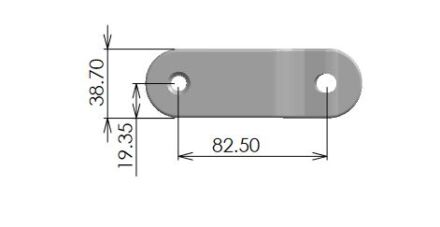

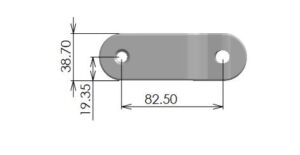

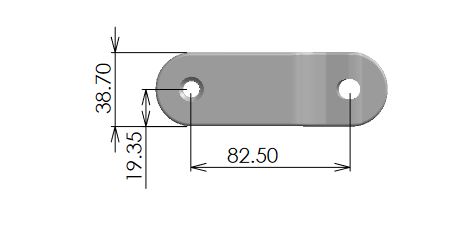

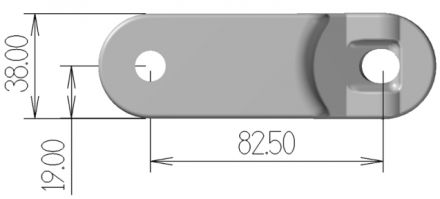

DIMENSIONES Y GEOMETRÍA
ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
82.5 | 3.25 |
| Ancho del eslabón |
50.0 | 1.97 |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
9.53 | 0.37 |
| Tipo de pin |
Barra de acero inox – ajuste a presión + grafilado | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Curvo y/o Recto. | |

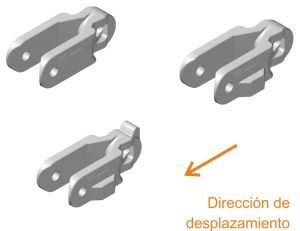

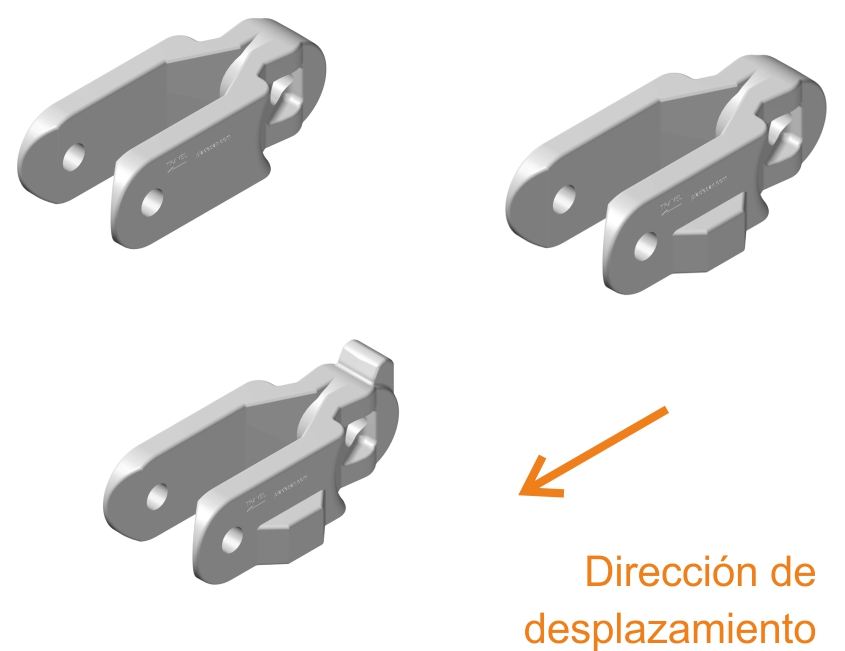

| Dirección de desplazamiento |
Uni-direccional | |
| Radio mínimo de giro |
475.0 | 18.70 |
| Radio mínimo de flexión inversa |
75.0 | 2.95 |
MATERIALES
| MATERIAL CADENA | Acetal (POM) |
|---|---|
| Cadena(1) – color |
Blanco |
| Material pin – tipo y color |
SS-304_Gris |
| Resistencia – cadena recta (Kg, 23 °C) |
650 |
| Resistencia – cadena en curva (Kg, 23 °C) |
650 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
| Peso de cadena (Kg/m2) |
2.15 |
| Aprobación FDA para contacto directo con alimentos |
OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Cadena sin tab para desplazamientos rectos.
- Puede operar en ambientes abrasivos
PIÑONES
Serie 1400 – Piñon Z6
Serie 1400 – Piñon Z6 BP
Serie 1400 – Piñon Z8
Serie 1400 – Piñon Z10
Serie 1400 – Piñon Z10 BP
Serie 1400 – Piñon Z10 BP 2
ACCESORIOS
Serie 1400 – Empujador
Serie 1400 – Empujador Largo
