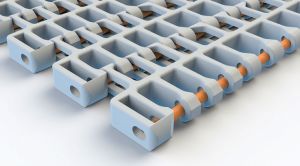

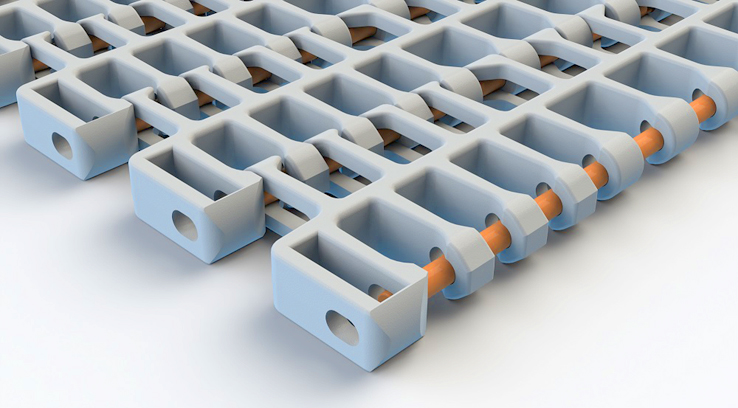

Serie 010 – Banda 010

Paso: Tipo: Desplazamiento: Resistencia:
2″ (50.8mm) Superficie abierta Recto y/o curvo 2500 Kg/m (Alta)
Aplicaciones:
  • Espirales de congelamiento rápido, líneas de enfriamiento, transportadores curvos.

DIMENSIONES Y GEOMETRÍA




ESLABONES

mm in
Paso / Pitch
50.8 2.00
Ancho del eslabón
457.2 18.00
Ancho máximo de banda
1499.0 59.00
Incrementos estándar en ancho
25.4 1.00
Incrementos posibles en ancho
25.4 1.00
% área abierta (extendida totalmente)
56% recto / 31% curva
Dimensiones aprox para cada área abierta
21 x 17 mm
Método de tracción
Enganche en bisagra

PINES

mm in
Diámetro pin
6.0 0.24
Tipo de pin
Barra lisa

DESPLAZAMIENTO Y RADIOS DE GIRO

mm in
Tipo de desplazamiento
Curvo y/o Recto

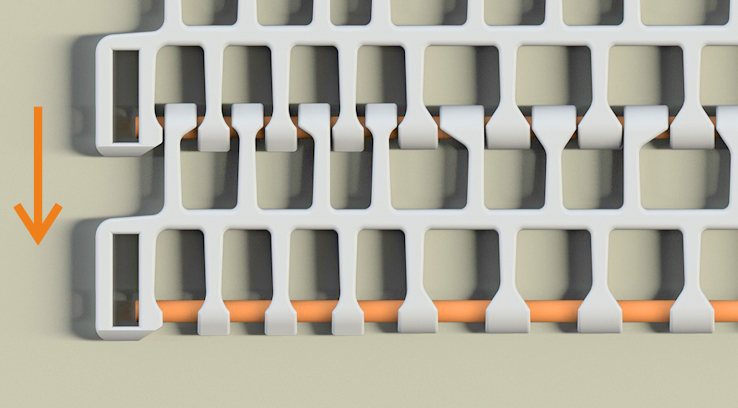

Dirección de desplazamiento
Uni-direccional:  curvas con cargas altas
Bi-direccional:  las demás
Radio mínimo de giro (medido desde el borde interno)
2.4x ancho
Radio mínimo de flexión inversa
100.0 3.90
Radio mínimo de flexión inversa (con guardas laterales)
n/a n/a

MATERIALES

MATERIAL BANDA  Acetal (POM)
Banda(1) – color
Blanco
Material pin – tipo y color
POM_Naranja
Resistencia – banda recta (Kg/m, 23 °C)
2500
Resistencia – banda en curva (Kg, 23 °C)
215
Rango de temperatura (uso continuo, °C)
-40 a +90
Peso de banda (Kg/m2)
7.50
Aprobación FDA para contacto directo con alimentos
OK
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales

CONSTRUCCION DE TRANSPORTADORES

1. Recorrido mínimo recto para el inicio de la banda: 1.5 veces el ancho de la banda.
2. Primera curva.
3. Recorrido mínimo entre curvas de sentido contrario: 2.0 veces el ancho de la banda. Para curvas en el mismo sentido no se requiere un recorrido mínimo.
4. Radio mínimo de giro es 2.2(1) veces el ancho de la banda, medido en el borde interno de la banda plástica en la curva.
5. Recorrido mínimo recto para el final de la banda: 1.5 veces el ancho de la banda.

(1) En aplicaciones con baja carga hasta 2.2. En los demás casos utilizar 2.4

Información adicional:
  • Banda comprobada por más de 5 años en espirales de congelamiento rápido (IQF)
  • Su alto porcentaje de superficie abierta permite procesos de transferencia de calor de alta eficiencia
PIÑONES

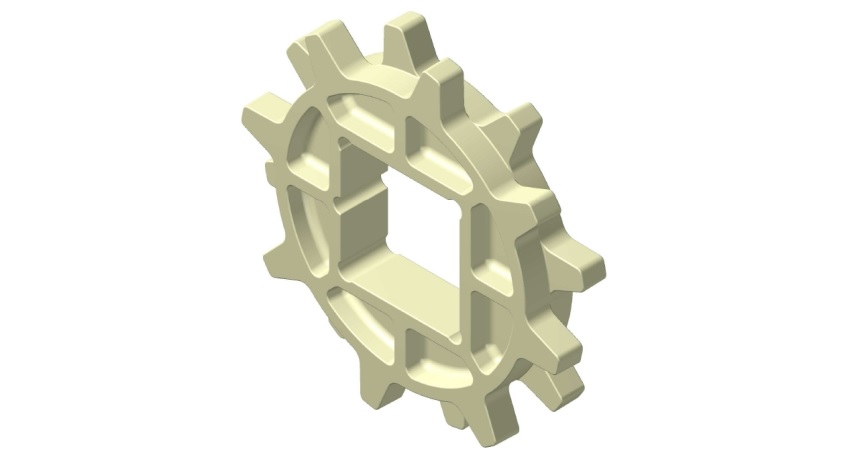

Serie 010 – Piñon Z8

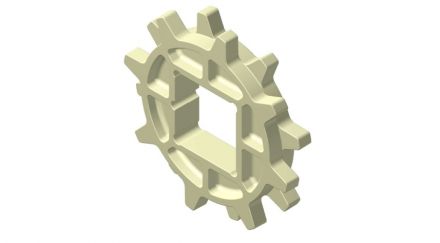

Serie 010 – Piñon Z8
ACCESORIOS

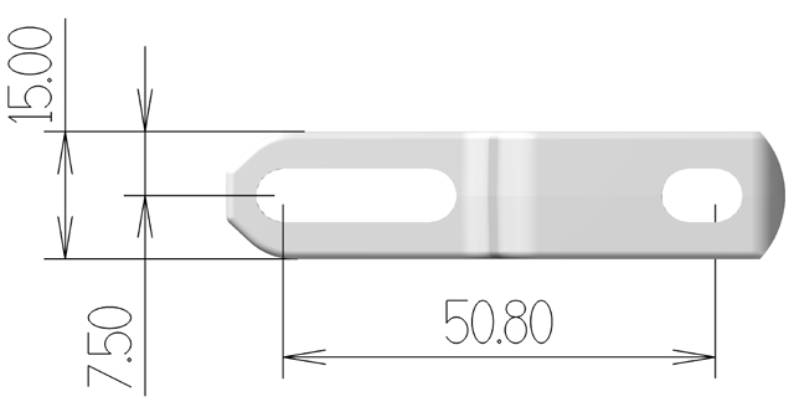

Serie 010 – Pestaña sujeción
Serie 010 – Pestaña sujeción
